Transistor Tester para Arduino Nano
OLED SSD1306Z
Traducido por SETA43
Navegando por internet, encontré un
analizador de componentes llamado TransistorTester, el
autor era Karl-Heinz Kübbeler .
Sobre este montaje, que en principio solo se había creado para
analizar transistores, existían múltiples versiones.
La versión que he utilizado es 1.08.004, que en este caso no está
creada por el autor, está realizada para arduino.
Me he permitido el atrevimiento de traducir esta versión al español,
solo son unas cuantas palabras.

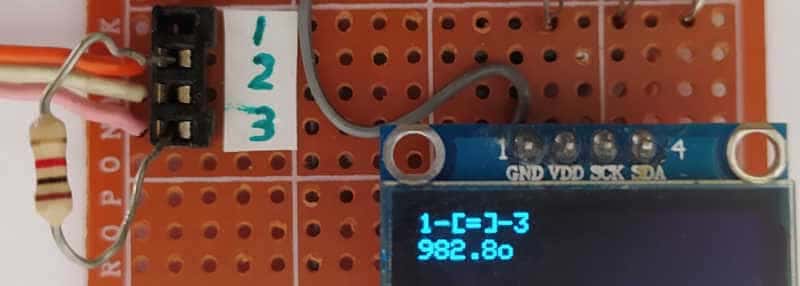

También no se representaba bien los componentes en el OLED, lo he
intentado arreglar como he podido.

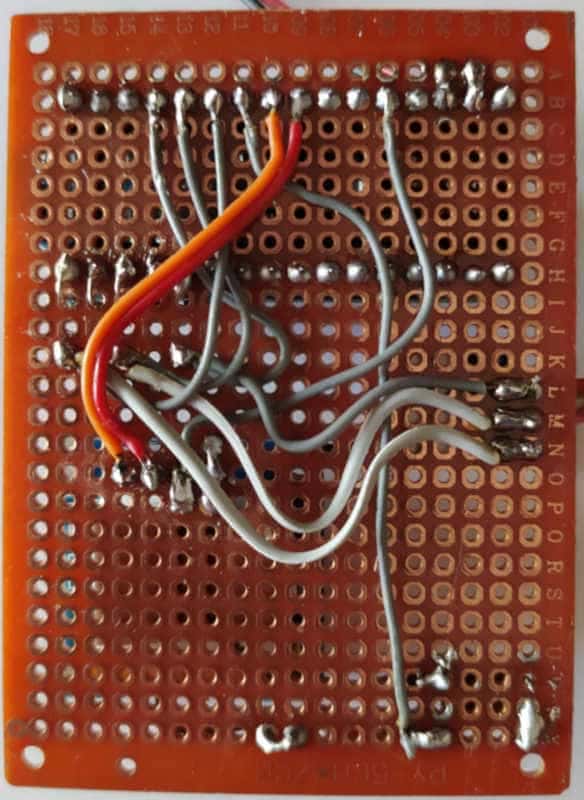

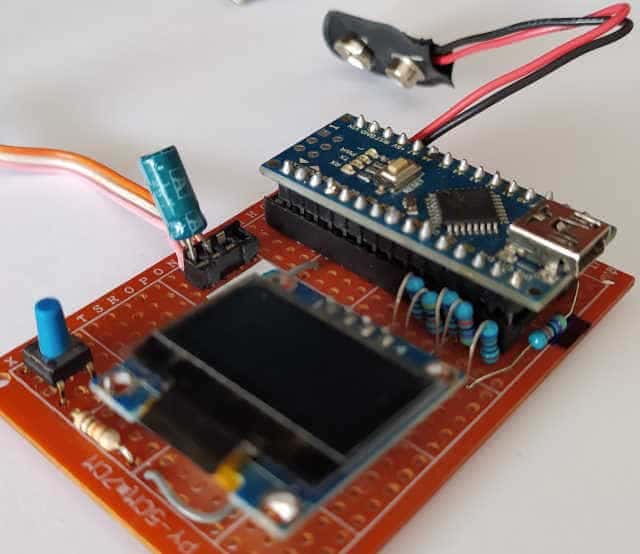

He de comentar que me ha sorprendido lo sencillo del montaje, y lo
útil que es.

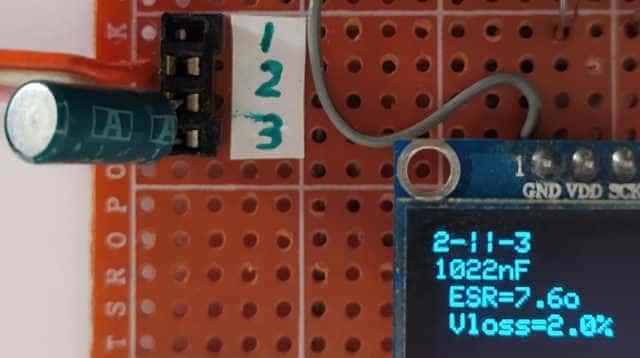

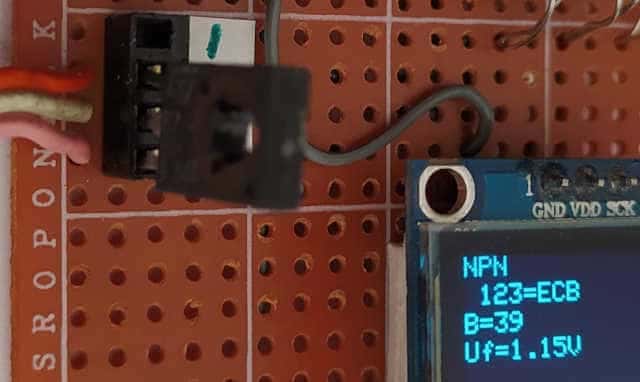

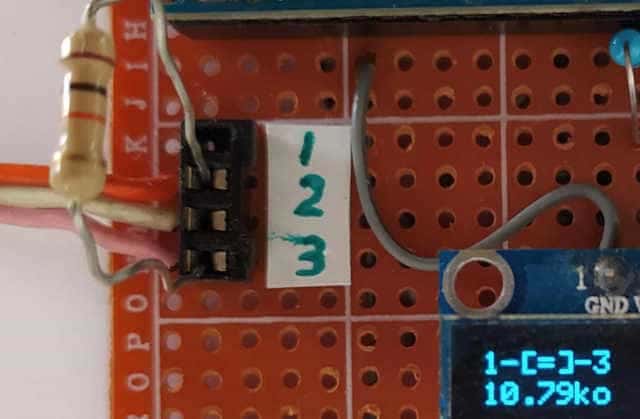

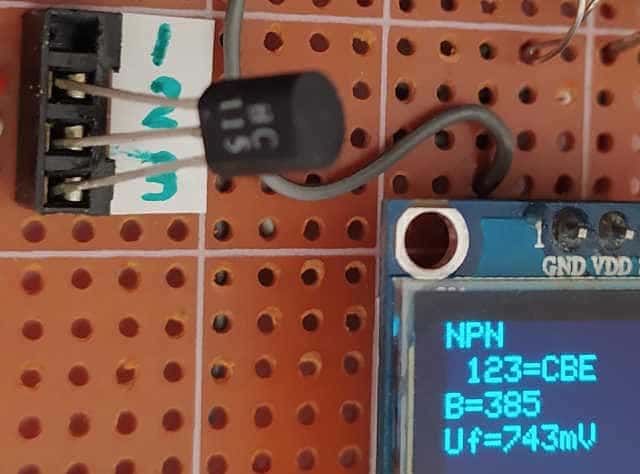

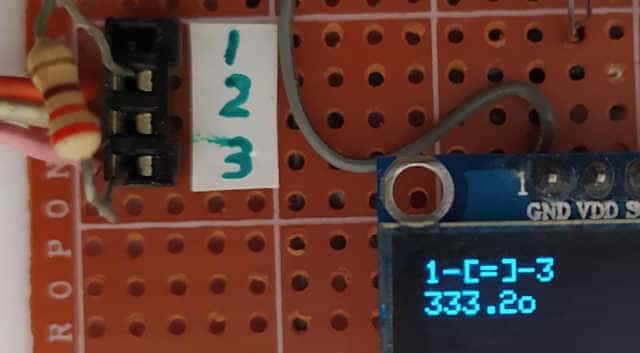

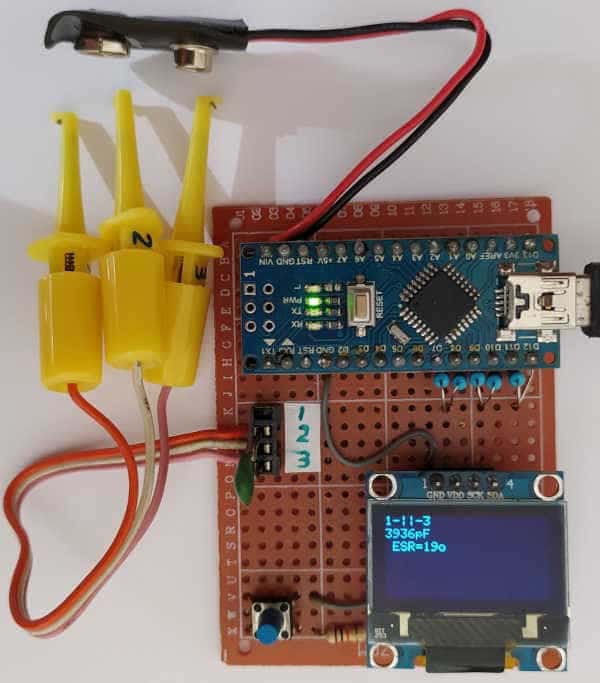

Detecta perfectamente si es un transistor NPN o PNP, JFETs, Diodos,
Condensadores, Resistencias. Y lo mas curioso es la forma automática
de detectar los pin.
La versión original de TransistorTester está realizada sobre un
ATMEGA328 y con un interruptor rotativo, no utiliza el arduino,
además de existir múltiples versiones comerciales.
Este es un montaje muy práctico, se lo recomiendo a todos los
electrónicos, será muy útil en cualquier momento para chequear
componentes.

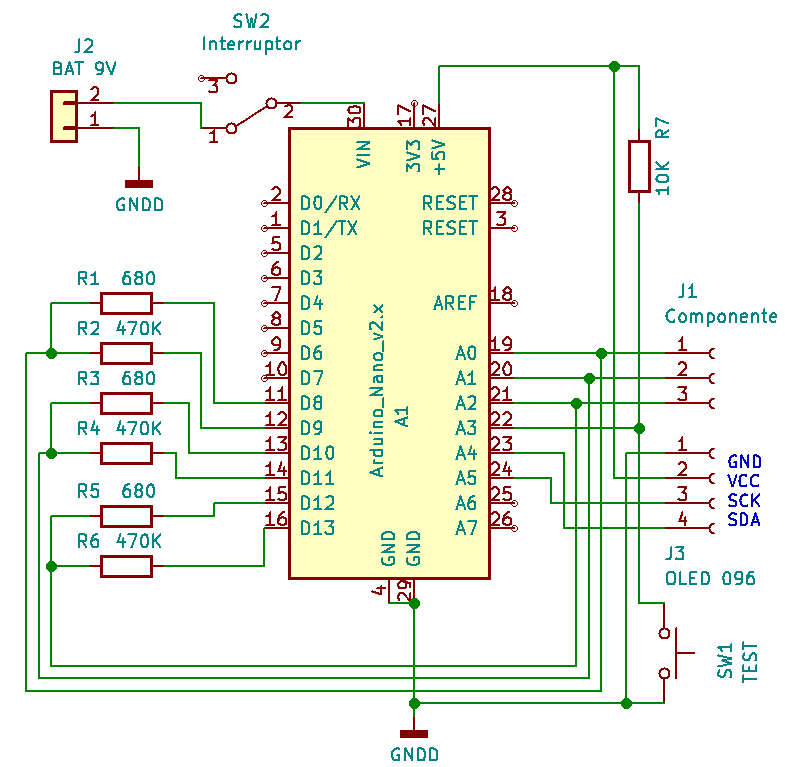

Puede funcionar con la alimentación del USB del arduino, pero
funciona mejor alimentando al pin Vin del arduino, que
soporta hasta 12V.

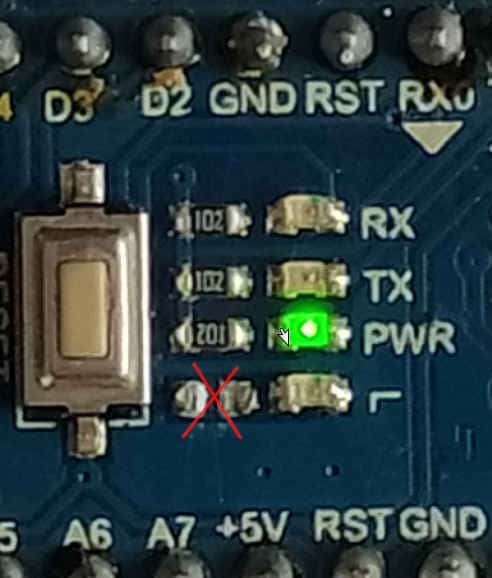

Para una mejor funcionamiento deberíamos quitar la resistencia
que está en el pin D13, es la que alimenta el LED de
prueba.
