En mi anterior artículo había realizado un voltímetro con el CHIP TM1638.
Aprovechando el medidor de tensión realizo un comprobador de baterías.
En este montaje mido el voltaje de la batería a comprobar, con una resistencia de carga 470 ohmios.
Los 8 LEDS del módulo son utilizados como señalador de nivel de batería.
Para cambiar de escala se utilizan los botones S1 al S4.
Las escalas son:
S1 - escala 1.2V - Niveles 1.20V a 1.00V
S2 - escala 1.5V - Niveles 1.50V a 1.10V
S3 - escala 3.0V - Niveles 3.00V a 2.40V
S4 - escala 3.7V - Niveles 3.70V a 3.00V

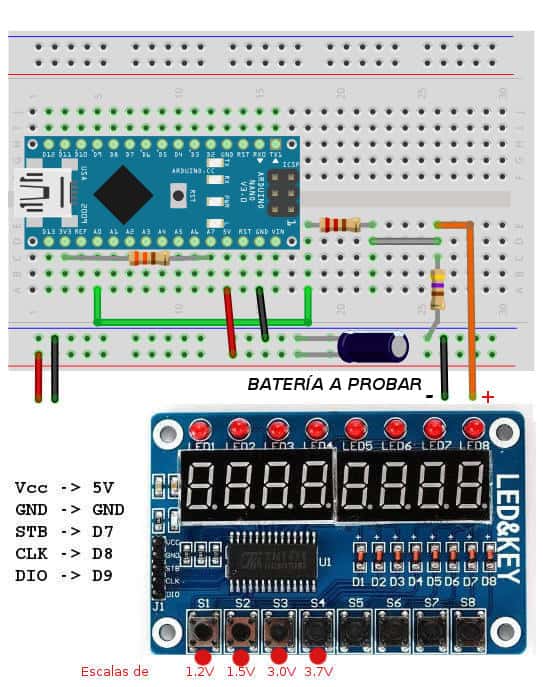

Esquema de conexión.

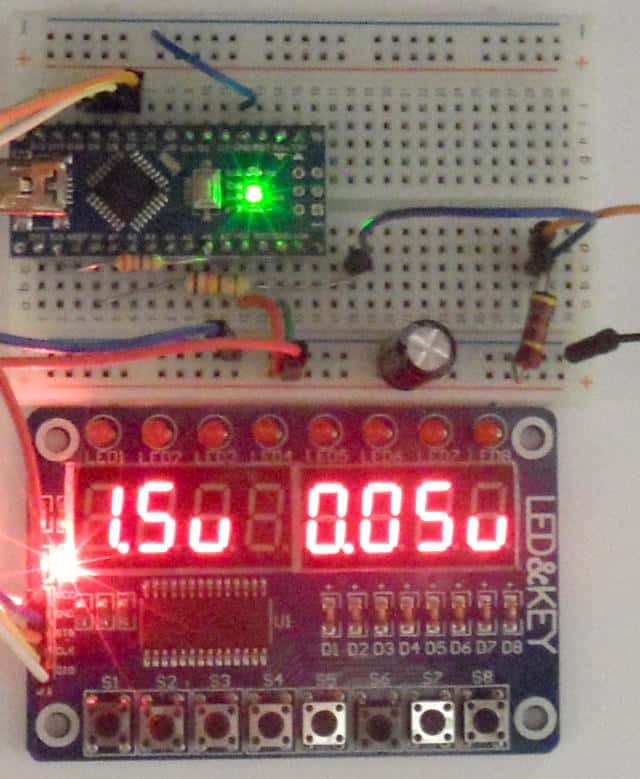

Montaje del circuito.


/*
xsetaseta@gmail.com
Juan Galaz
7/SEP/2017
Nivel de carga de bateria
*/

#include <TM1638.h>

//data(I/O) pin 8, clock(CLK) pin 9 , strobe(STB) pin 7
TM1638 module(8, 9, 7);


#define ENTRADA1 A0


char cadena[50];
unsigned int vv1,test3v3;
// modo=12 1.2V
// modo=15 1.5V
// modo=30 3.0V
// modo=37 3.7V

char modo=12;

void setup()
 {
  //Serial.begin(9600);
  pinMode(ENTRADA1, INPUT);
  pinMode(A7, INPUT);
  //intensidad al minimo
  module.setupDisplay(1,0);
  module.setDisplayToString("test bat",0,0);
  delay(500);
  //toma la referencia de 3.3V
  test3v3=analogRead10(A7);
  modo=15;
 }


void loop()
{
  byte keys;
  long voltios1;
  int z1;

  vv1=analogRead10(ENTRADA1);
  voltios1=vv1*33; voltios1*=10;  voltios1/=test3v3;

  z1=voltios1;

  switch(modo)
  {
   case 12:
      sprintf(cadena,"12u %03du",z1);
       module.setLEDs(vumeter(z1,120,100));
   break;
   case 15:
      sprintf(cadena,"15u %03du",z1);
      module.setLEDs(vumeter(z1,150,110));
   break;
   case 30:
      sprintf(cadena,"30u %03du",z1);
      module.setLEDs(vumeter(z1,300,240));
   break;
   case 37:
      sprintf(cadena,"37u %03du",z1);
      module.setLEDs(vumeter(z1,370,300));
   break;
  }

  module.setDisplayToString(cadena,0,0);
  module.setDisplayDigit(cadena[0]-48,0,1);
  module.setDisplayDigit(cadena[4]-48,4,1);
//  Serial.println(cadena);
//  sprintf(cadena,"vv1=%05d   test=%05d ",vv1,test3v3);
//  Serial.println(cadena);

  keys = module.getButtons();
  switch(keys)
  {
   case 1:
      modo=12;
   break;
   case 2:
      modo=15;
   break;
   case 4:
      modo=30;
   break;
   case 8:
      modo=37;
   break;
  }
 // while( 0 != module.getButtons());

  delay(300);
}

// vumeter
unsigned char vumeter(int vol,int ini, int fin)
{
 unsigned int z,z1,z2,led,vu;

   z=ini-fin;   z/=8;
   z1=1; z2=0; vu=0;
   for(led=0;led<8;led++)
     {
       if(vol>fin) vu=vu+z1;
       fin+=z;
       z1+=z1;
     }
     return(vu);
}
//lectura de 10 medidas y hace la media
int analogRead10(int entrada)
{
 int z,v;
  for(z=0,v=0;z<10;z++)v+=analogRead(entrada);
  v/=10;
  return(v);
}



Hasta pronto.
 JUAN GALAZ

Bibliografía:
https://github.com/rjbatista/tm1638-library
