Siguiendo con la serie de montajes con el
TM1638, ahora realizamos un reproductor de MP3.
Después de la serie de montajes con el TM1638 he de reconocer que
hace muy fácil cualquier tipo de montaje, tiene de todo, leds,
displays, y botones, recomiendo encarecidamente su uso.
Para el montaje utilizamos el módulo llamado DFPLayer Mini, cuesta
menos de 3€.
Para ver mas detalles recomiendo mi montaje MP3
- DFPLayer Mini - Arduino.
Los botones se utilizan:
S1 y S2 seleccionan el directorio.
S3 y S4 seleccionan el archivo mp3.
S5 - para PLAY y PAUSA
S6 - STOP
S7 - Bajar volumen.
S8 - Subir volumen.

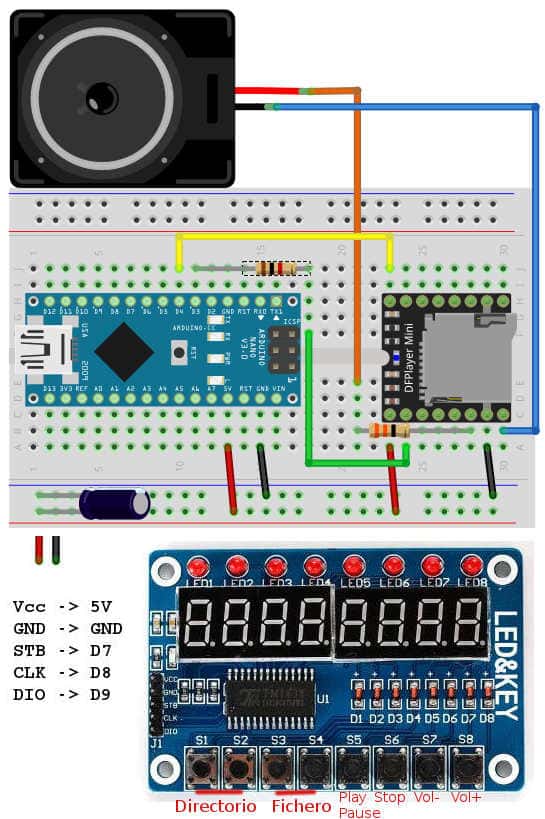

Esquema de conexión.

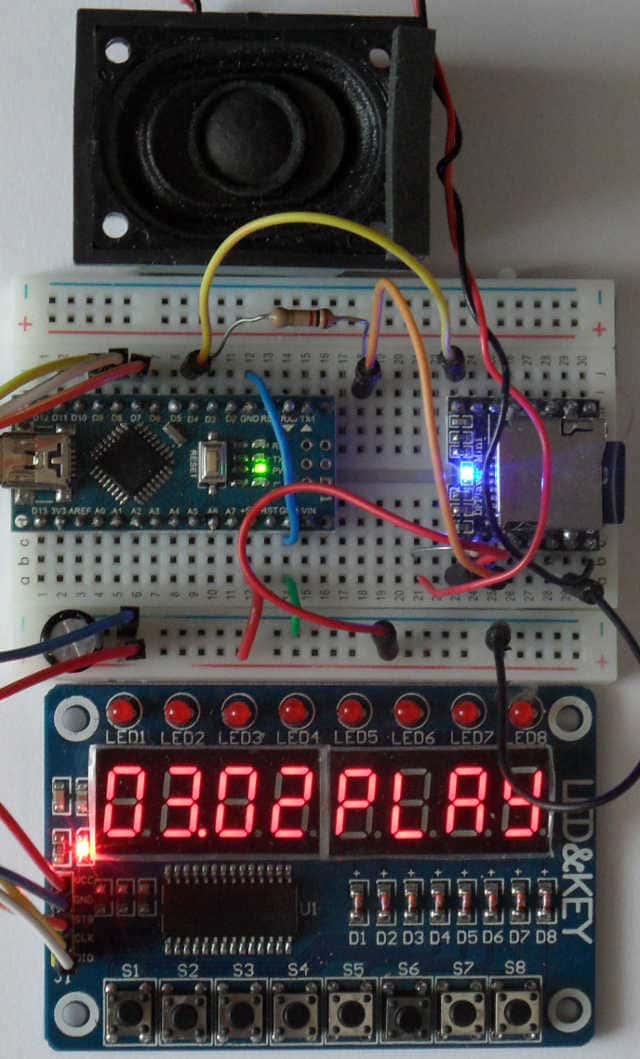

Montaje del circuito
PROGRAMA
VIDEO
Saludos.
JUAN GALAZ
