Medidor de Resistencias
xsetaseta@gmail.com
En este montaje vamos a realizar un
medidor de resistencias.
Como cualquier aparato de medida la precisión debe ser alta, y
este no es el caso, el error puede ser de hasta un 5%.

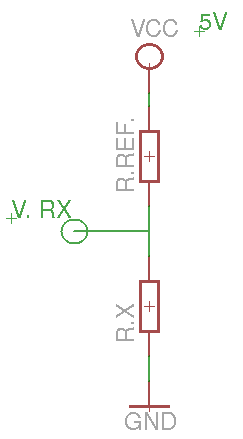

La idea es colocar una resistencia de referencia con valor conocido,
y colocarla en serie con la resistencia a medir. Se conecta un
voltaje entre las dos resistencia puestas en serie, y se mide
el valor de tensión en la unión de las dos resistencias. Hacemos
proporción entre la tensión suministrada y la tensión medida y
sacamos el valor de la resistencia a medir.
En un primer momento se realizó con cambio de escalas, pero al final
se decidió hacer un autorrango, bastante mas cómodo.

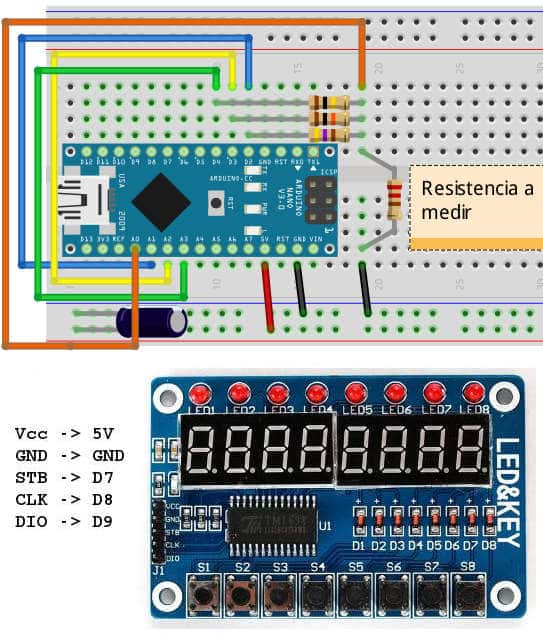

Esquema de conexión.

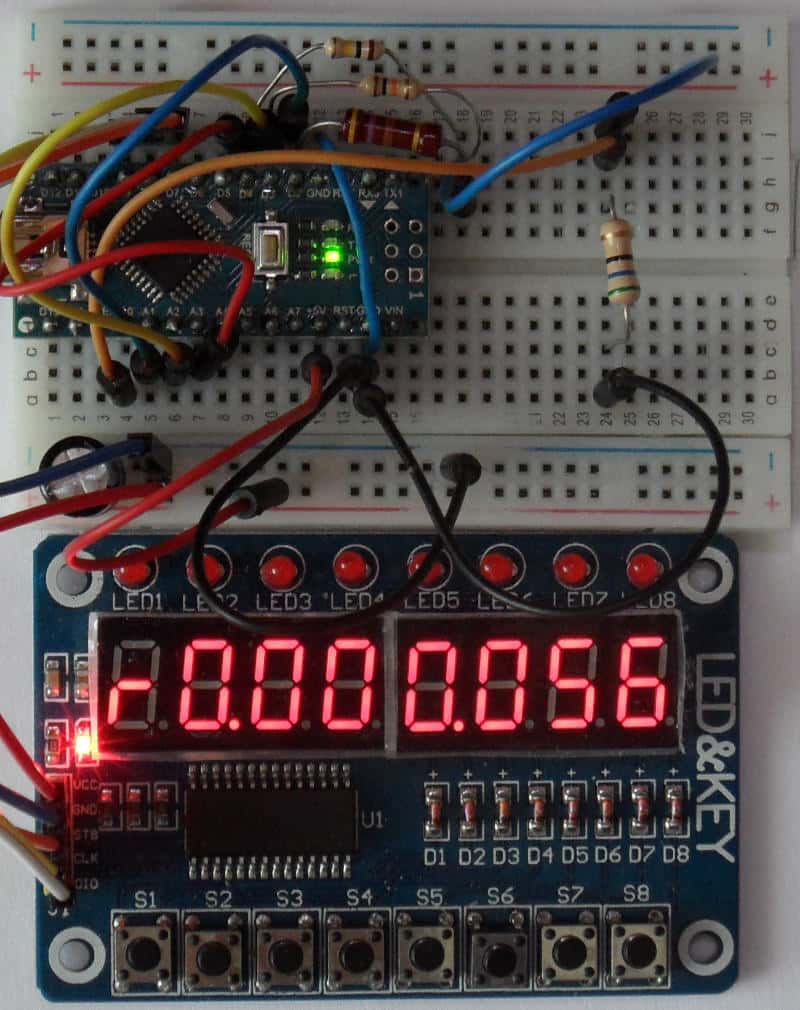

Montaje del circuito
PROGRAMA
Nota: Procurar programar el arduino antes de montar el
circuito. Debido a que se conectan entre si varias entradas y
salidas del arduino, puede que si se utilizó antes el arduino,
tambien puede que se connecten dos salidas entre si y podemos
averiar alguna patilla.
Saludos.
JUAN GALAZ
