TX2/RX2
remote controler
Buscando chip para hacer un control
remoto, encontré este par de chip TX2 y RX2.
Este par de chip vienen en la mayoría de los juguetes baratos
(coches), que llevan mandos a distancia.
Son baratos y además su tensión de trabajo va desde los 2.2V a los
5V, por lo cual se pueden alimentar con dos baterías de 1.5V.

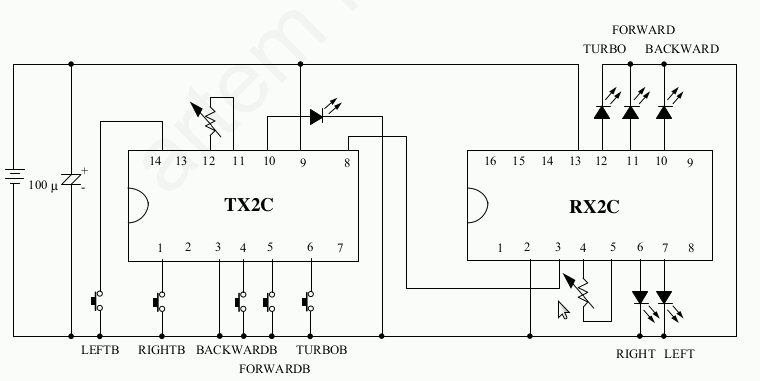

El montaje mas sencillo es la conexión directa entre ambos chip.
Este montaje no tiene ninguna complicación, lo único que debemos es
ajustar los potenciómetros para que tengan la misma frecuencia,
alrededor de los 128KHz, no hace falta que sea muy precisa.
El segundo montaje es que la conexión sea mediante rayos
infrarrojos.

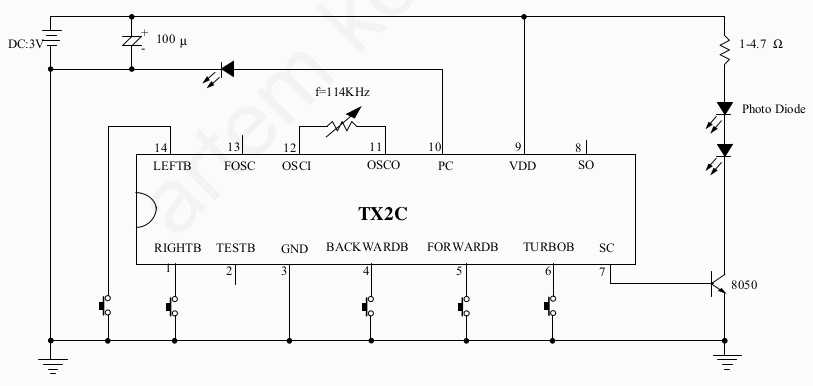

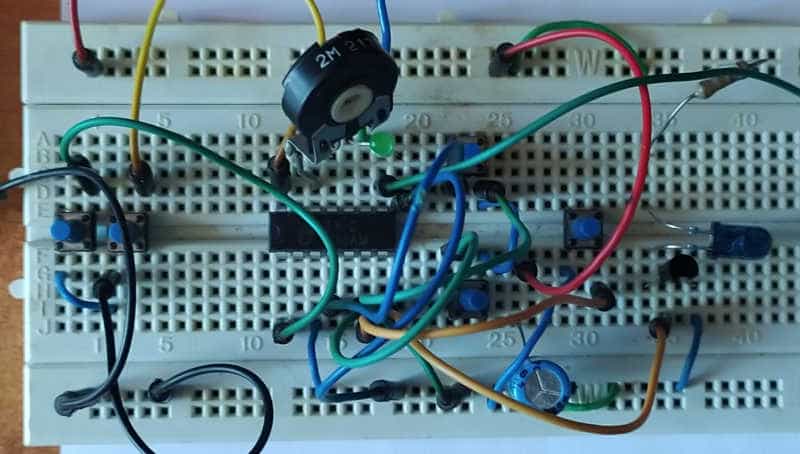

Emisor.

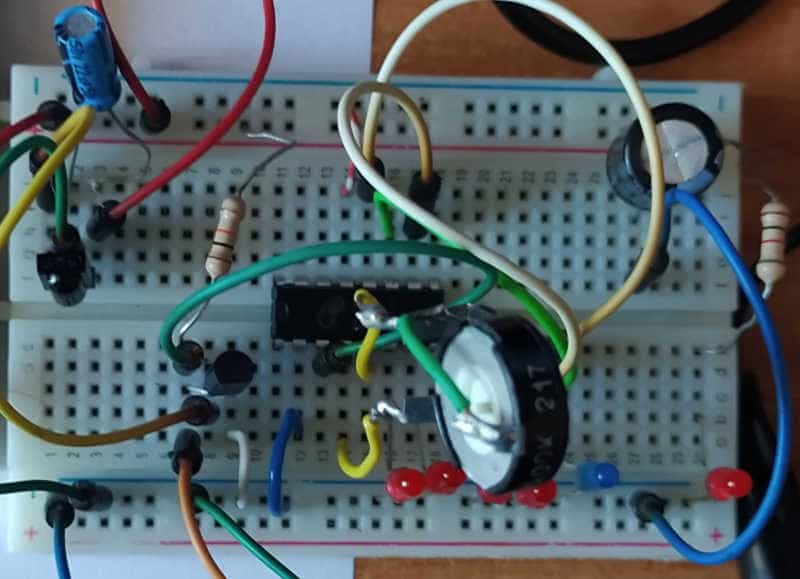

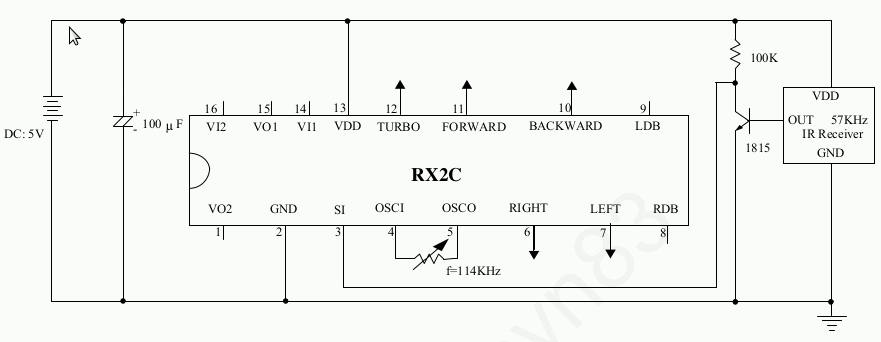

Receptor.
Aquí debemos ajustar un poco mas. Debemos saber la frecuencia de
nuestro receptor de IR. Lo normal es que sea de 38KHz.
Entonces debemos ajustar el potenciómetro ajustable (500K)
para que la frecuencia de oscilación sea de 76KHz, el doble de la
frecuencia a que funciona el diodo IR.
Aún así como tenía varios diodos de IR, me encontré que algunos no
reciben continuamente y a los 2 segundos dejan de recibir señal.

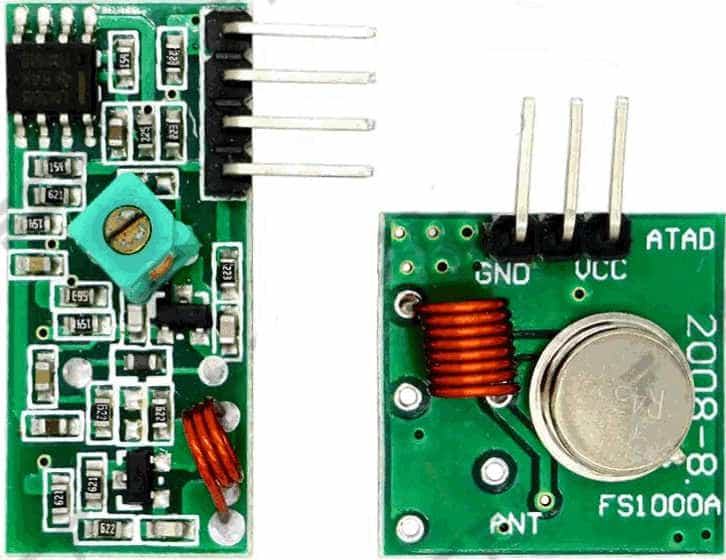

El tercer método de conexión entre el emisor y el receptor es con
módulos de RF de 433MHz o 315MHz.

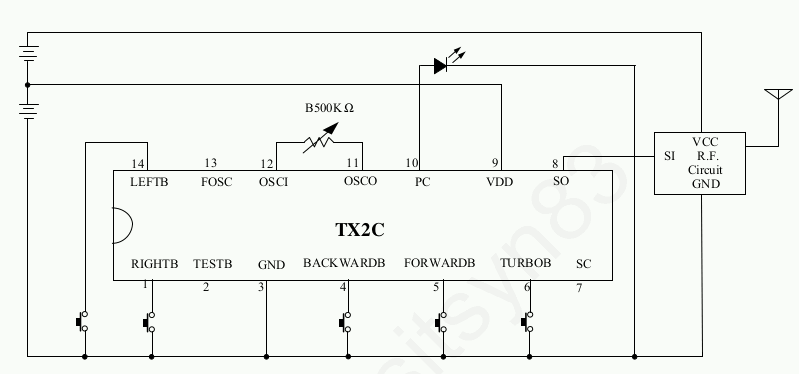

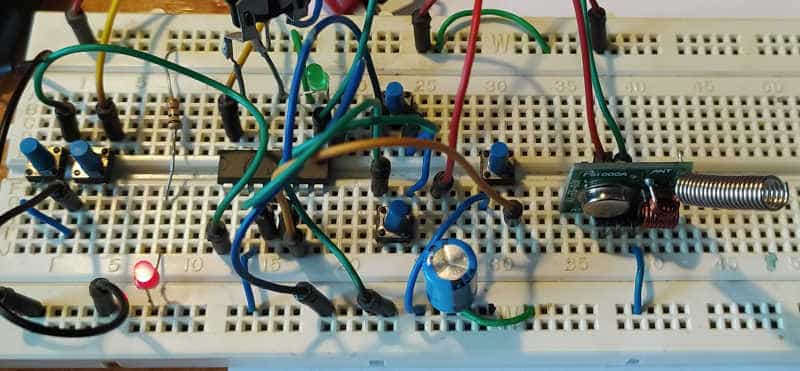

Emisor.

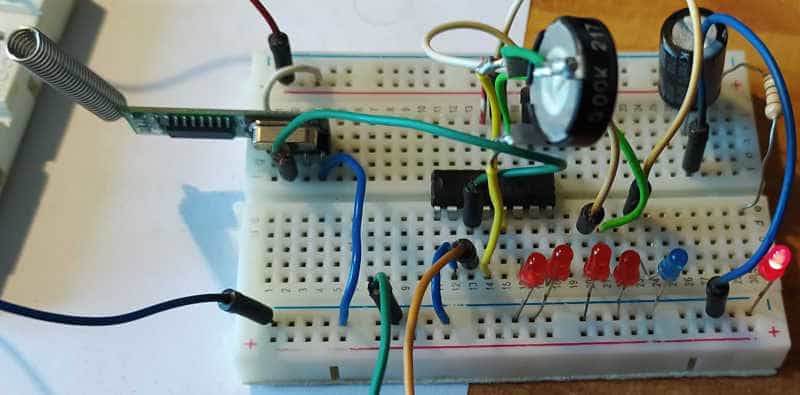

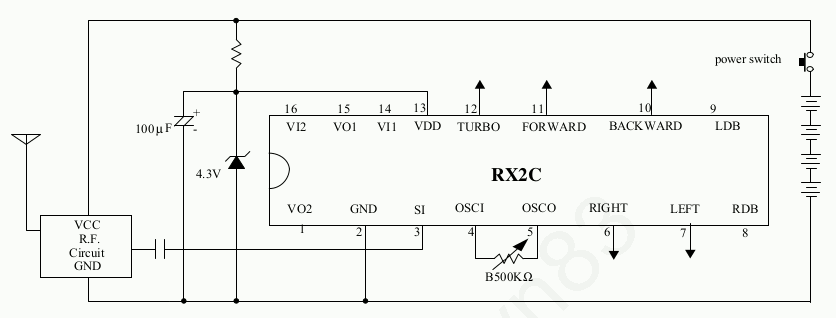

Receptor.
Lo mejor de este caso es que la señal llega por toda la casa , o más
lejos si es campo abierto
Al estar este par de Chip dedicados al manejo de juguetes tipo
coche, los mandos no son independientes, no podemos pulsar al mismo
tiempo izquierda y derecha, en este caso solo ira hacia un lado.
Esto mismo caso paso al pulsar adelante y atrás, solo irá en una
sola dirección.
En al página: https://github.com/dimircea/RX2-TX2-RC
se muestra el código en arduino para sustituir el chip transmisor
por un arduino.

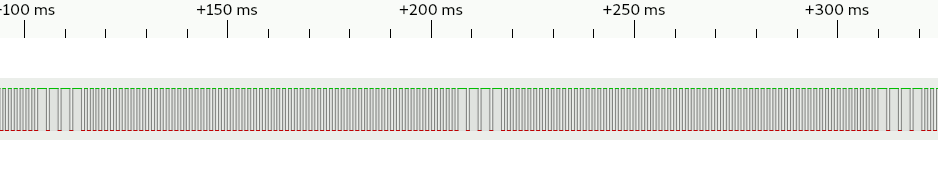

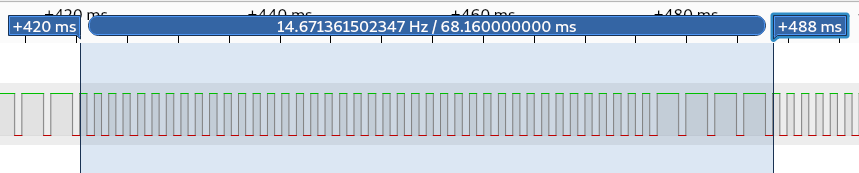

Gráfica
de señal correspondiente a un pulsador.
Saludos.
Juan Galaz
Bibliografía:
https://github.com/dimircea/RX2-TX2-RC
