Allá el siglo pasado, sobre 1992.....
El que no haya hecho un mini emisor de FM que tire la primera piedra.
Está realizado en torno a dos transistores, uno como oscilador de AF y otro como amplificador de micro.
Como debía en todo momento saber que el emisor funcionaba, coloque un par de CI del tipo CMOS que consumen poco, de tal forma que emitían un pequeño pitido cada 65 segundos, es una especie de baliza.
Todo esto estaba alimentado a través de una batería de 2,48V. La autonomía no era demasiada, pero mas que suficiente para el cometido empleado.
El conjunto estaba metido en una pequeña caja, de la cual sobresalía un cable que hacia la función de antena.
La estabilidad de la frecuencia era buena, salvo cuando la batería empezaba a estar baja.
El alcance es de unos cientos de metros, dependiendo de los obstáculos.

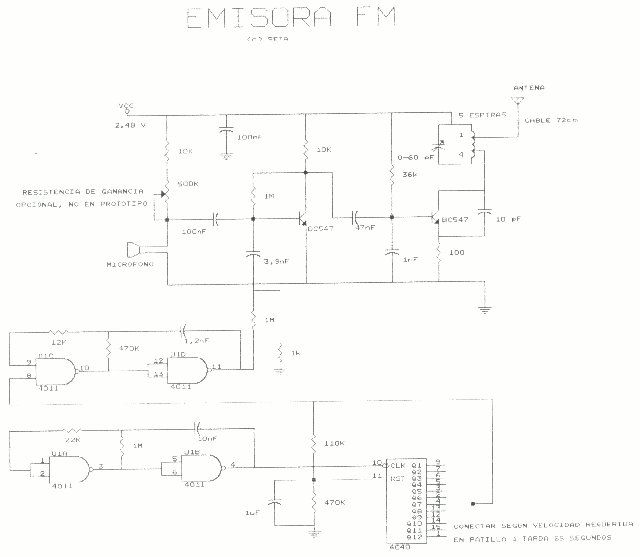

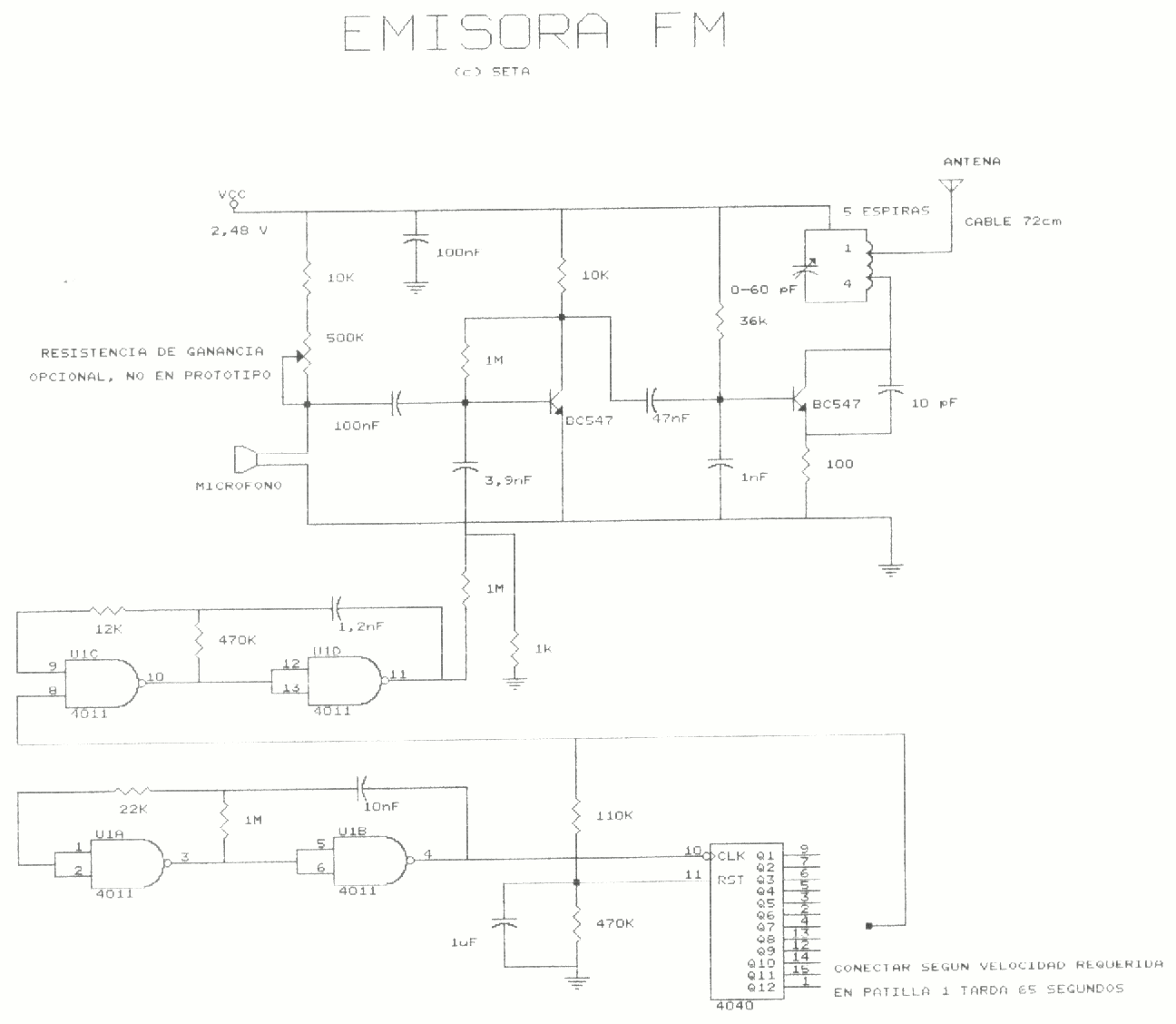

Esquema de micro emisor.

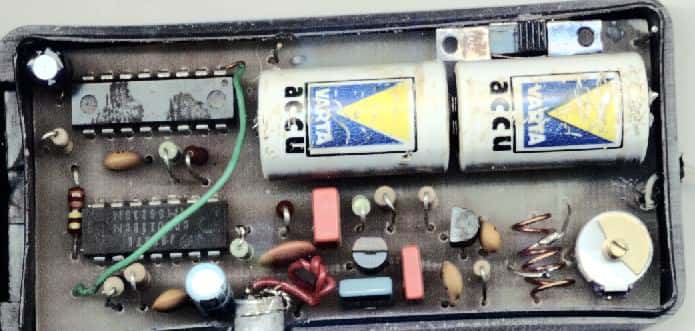

El circuito montado en su caja.

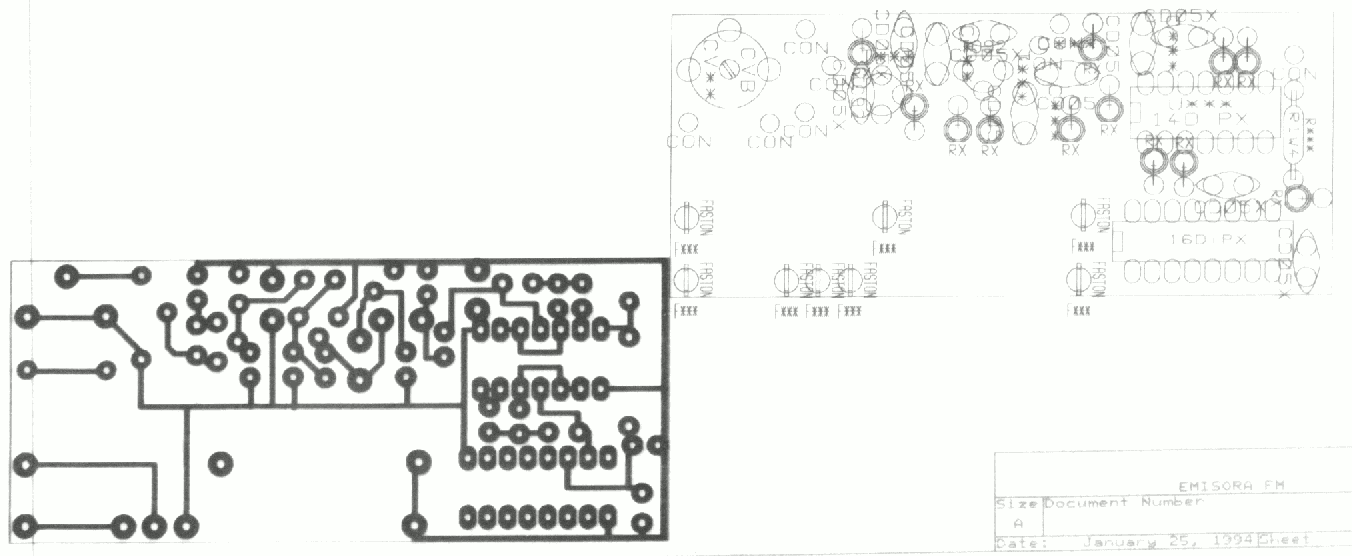

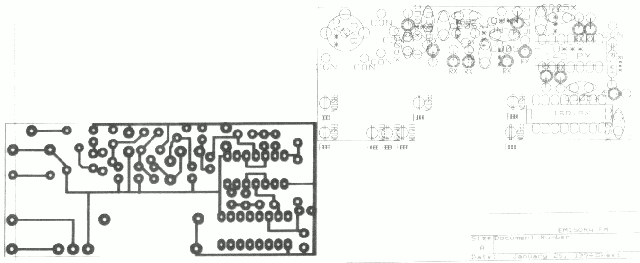

Pistas del circuito impreso.


Un Saludo.
SETA43


Juan Galaz
