Grabadora de audio en SD con arduino.
xsetaseta@gmail.com

Esta es la continuación de los montajes voz2.html, arduvoz.html y arvoc.html .
Aquí lo integro todo en el mínimo espacio, con un arduino nano, y con botones para su control.
Se podía, pero no he querido colocar la tarjeta SD paralela al circuito y hacer mas pequeño el conjunto.
Para poder entender todo bien, recomiendo que veáis la explicación de los anteriores artículos.
El consumo de todo el circuito es de 32mA a 5V.
He probado el montaje a 4,5V y también funciona, pero los cálculos están para 5V.
No he querido quitar la parte del manejo bajo consola, pero se puede quitar.

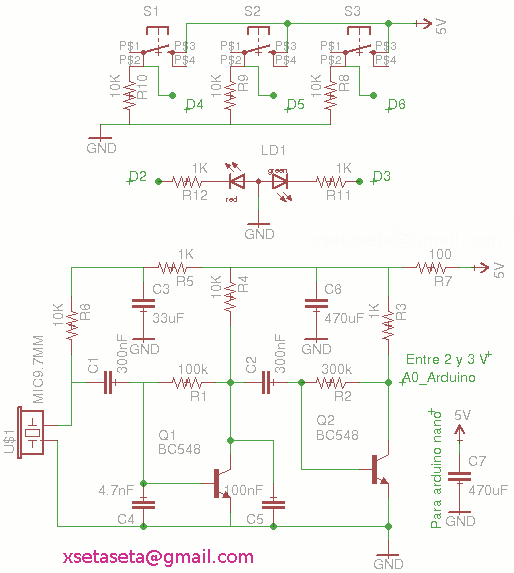

Circuito de amplificador de audio, botones y leds

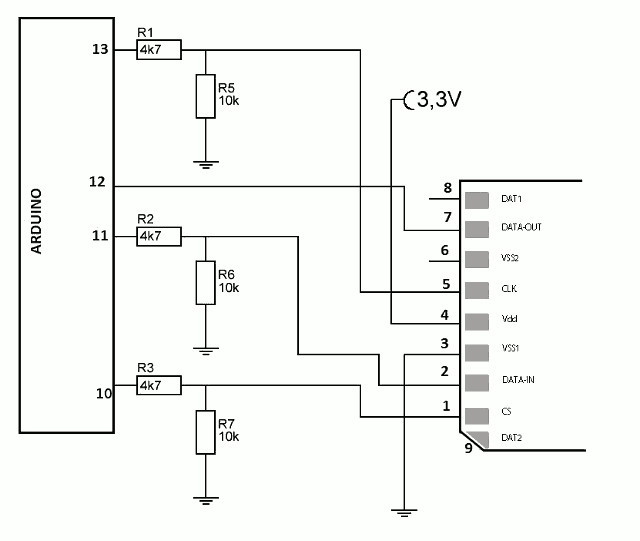

Adaptador de SD

Filtro de salida de audio

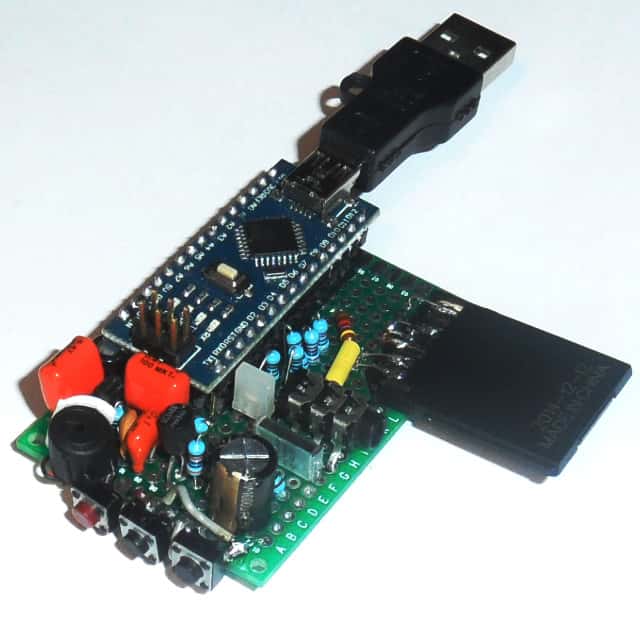

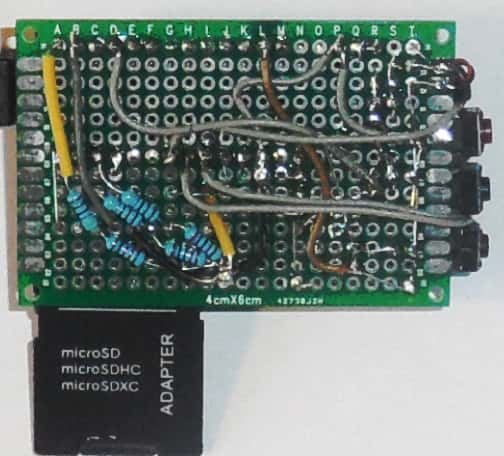

Circuito montado

PROGRAMA

VIDEO

Funcionamiento
Existen 3 botones , grabar, reproducir y paro.
Para grabar pulsar el botón grabar, y si se quiere parar el botón de parar.
Para reproducir el último fichero pulsar el botón de reproducir.
Si se quiere reproducir ficheros anteriores, pulsar otras vez el botón de reproducir mientras se esta reproduciendo un archivo, irá pasando a los archivos anteriores.

Saludos
Juan Galaz
