Bateria para Walkie
FD-150A
Tengo un
par de Walkie de 2 m modelo FD-150A.
El problema es que las baterías ya están gastadas y solo duran 5
minutos, no son útiles en modo portátil.
Si buscas el modelo de batería FD-16 ya no las encuentras.
Cuando las desarmé, estaban compuesta de 5 baterías de
níquel cadmio (1200mA) en serie, con lo que se conseguía 6V.
Como tenía baterías de Litio 18650 de 3,7V ,me
puse manos a la obra para hacer unas baterías compatibles.
El caso que colocar 2 baterías en serie de 3,7V, no produce
una tensión de 7,4V.
Solo era cuestión de probar si el FD-150 puede funcionar con
esa tensión. Después de varias pruebas funcionaba
perfectamente.
Hemos de decir que cuando el Walkie se enciende, nos indica
la tensión de la batería.

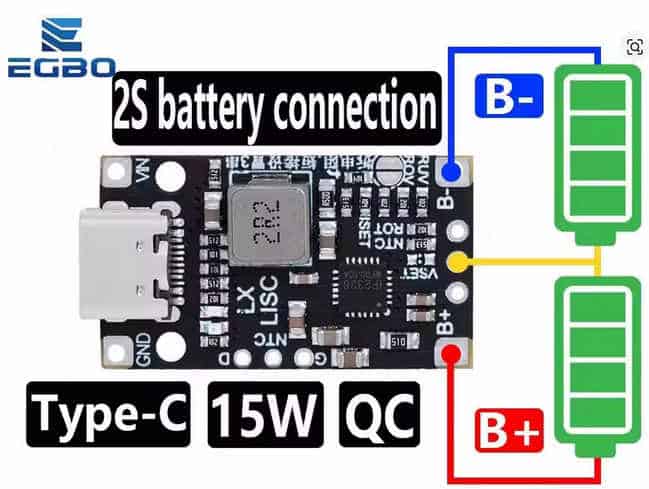

He decidido utilizar un módulo cargador balanceado del tipo
USB 3.0.
Lo siguiente es hacer una caja en PLA para meter las dos
baterías y el módulo cargador.

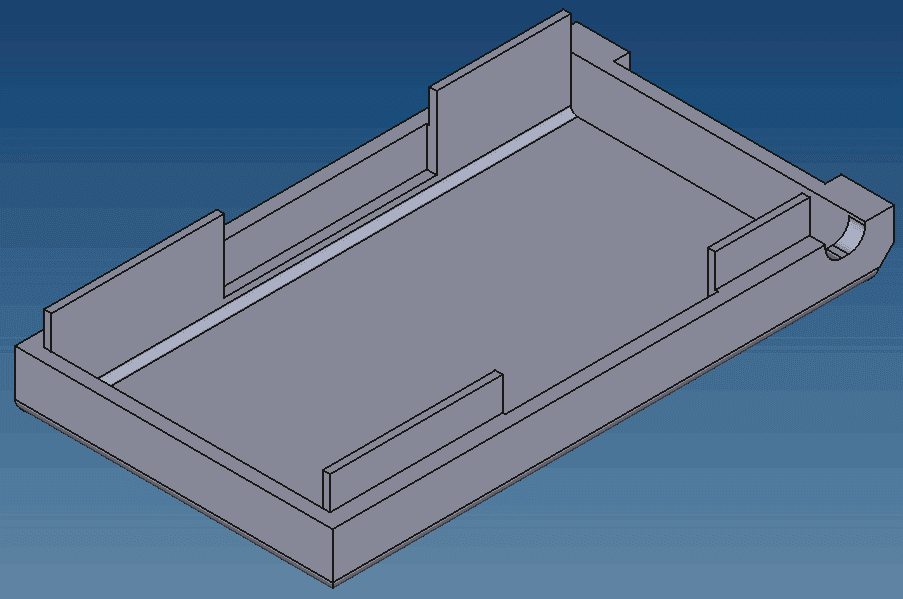

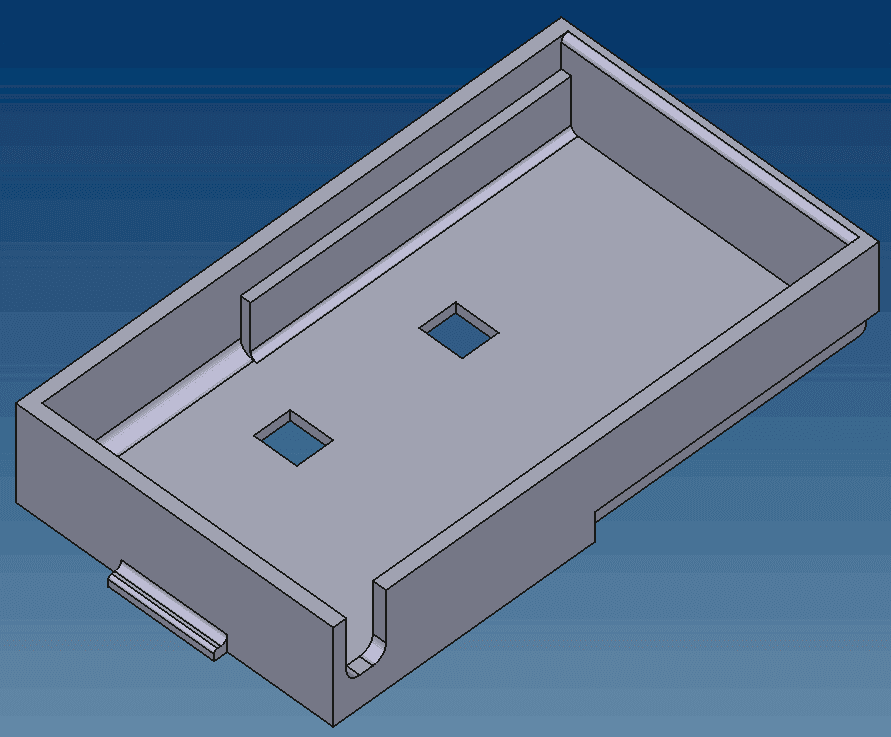

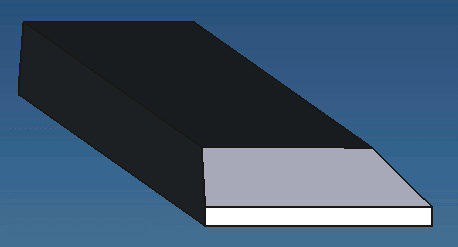

Diseño de la caja en FREECAD.

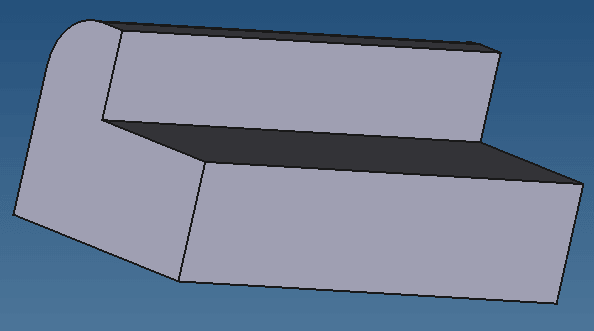

Opcional , adorno lateral.

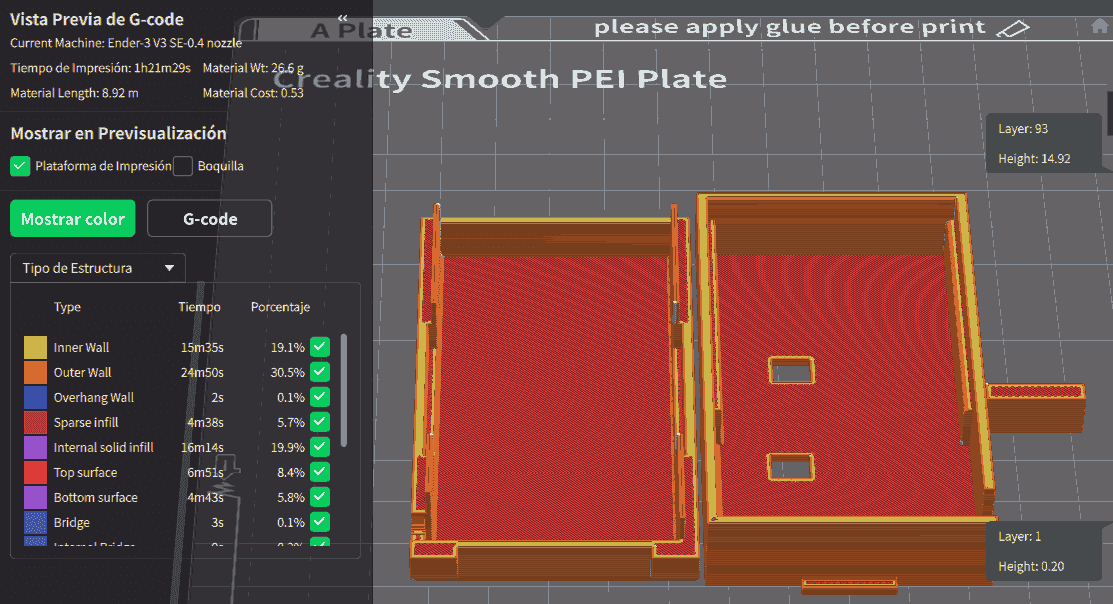

Laminador de mi impresora Ender 3 V3 SE

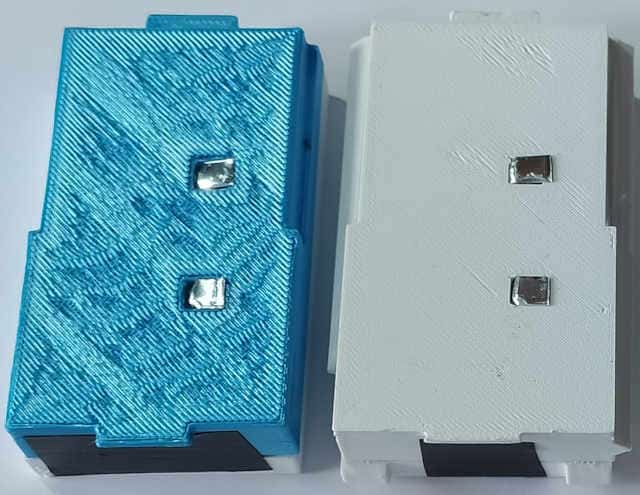

Varios diseños.
Diseño final.

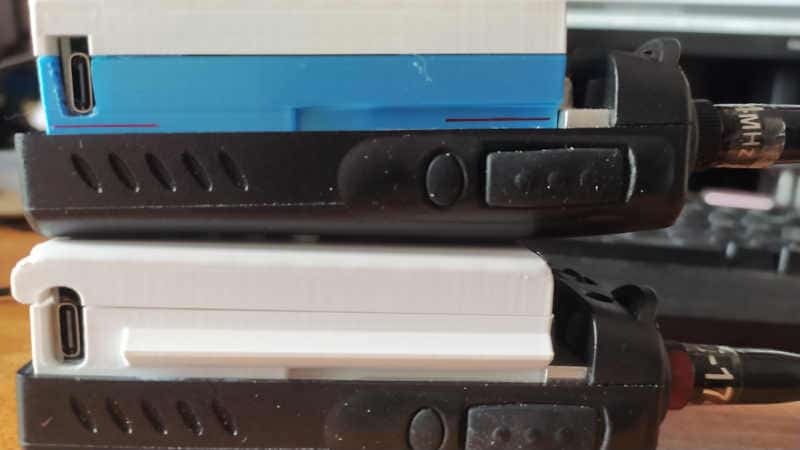

Las baterías funcionando con los USB para cargar.

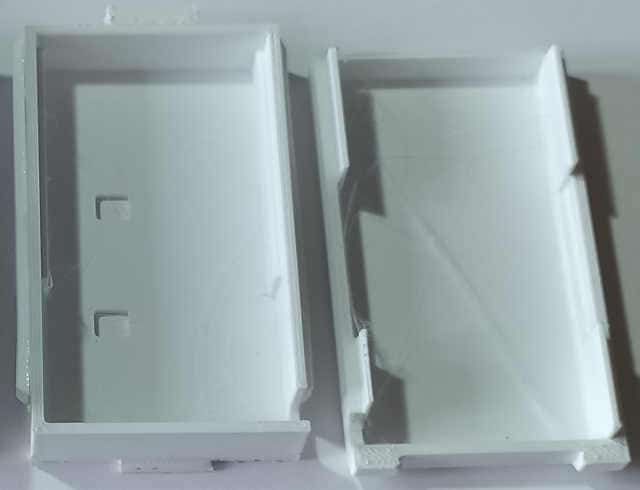

Después de
imprimir la piezas en PLA vemos que están demasiado
justas, no os preocupéis.
Existe lo que se llama contracción del plástico, si esperáis un
día, veréis que la pieza a reducido.
Y si no ya
se sabe, un poco de lija. ;)
MODELOS STL
MANUAL_FD-150A
Saludos.
Juan Galaz
Bibliografía:
https://firstmold.com/es/guides/plastic-shrinkage/
