Este
es el primer artículo de una serie de 3, Ensamblador,
Desensamblador, y Simulador.
Los que tenemos unos años, conocimos el
microprocesador Z80, era el mas conocido de su época, infinidad
de computadoras se basaban en el. Entre las computadores
que llevaban el Z80 estaba el mítico Spectrum, y los famosos
MSX, Amstrad.
En su tiempo había realizado alguna que otra práctica con el
ensamblador del Z80, he incluso había desarrollado una placa de
pruebas con el Z80. z80_boot.html
La mejor ayuda para conocer el Z80 es leer el manual oficial del
Z80, son 333 páginas de documentación.

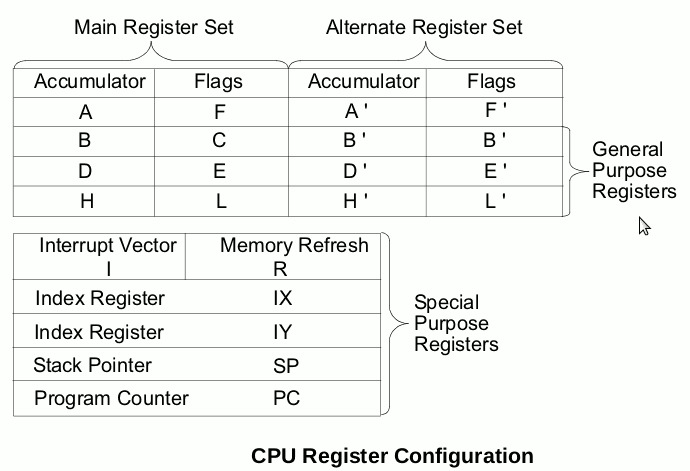

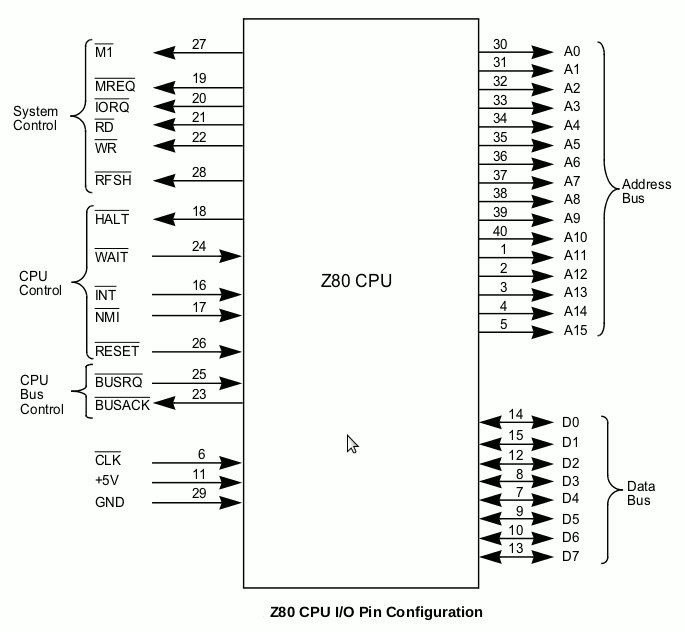

Z80 Microprocessors
Z80 CPU
User Manual
UM008011-0816
En este artículo creo un ensamblador para el Z80.
Este ensamblador es muy mio, sin muchas pretensiones, como
ejemplo de lo particular que es, solo admite números decimales.
La búsqueda de nemotécnicos es secuencia, poco eficaz en
rapidez, pero lo suficiente en ordenadores actuales.
Este ensamblador es una mezcla de preprocesador y ensamblador.
El preprocesador transforma todas la letras a mayúsculas,
por lo cual no distingue mayúsculas y minúsculas.
Ejemplo:
#inicio
ld a,&10
inc b
/incrementar segundos
cp b
jr nz,#salto
Salida:
009
#INICIO
010 LD
A,&10
00006_ 062 010
011 INC
B
00008_ 004
012 CP
B
00009_ 184
013 JR
NZ,#SALTO 00010_
032 026
Para ensamblar un fichero asm, se realiza con el comando:
./ensam
reloj.asm
Si no se especifica fichero de salida, el nombre del
fichero por defecto es: file.bin
Las opciones de ensamblado son:
-pt Salida por
pantalla, opción por defecto;
-pb Salida por pantalla binario
-o nombre fichero binario
Reglas del ensamblado.
- Números solo en formato decimal.
- Después de 3 NOP entiende que son datos de programa en
el programa disamble
- Formato:
$variable
nemotecnico <- Dos espacios mínimo desde
principio de linea
/ o ; ->comentario
$ variable
# variable de salto
org
00000h
----------------------------EJEMPLO---- ./ensam
reloj.asm -----------------
/Ejemplo reloj minutos y segundos
/reloj.asm
/ ./ensam reloj.asm
org &0
ld b,&0
ld c,&0
ld d,&0
ld e,&0
#inicio
ld a,&10
inc b
/incrementar segundos
cp b
jr nz,#salto
ld b,&0
inc c
/incrementar decimales segundo
ld a,&6
cp c
jr nz,#salto
inc d
/incrementar minutos
ld c,&0
ld a,&10
cp d
jr nz,#salto
ld d,&0
inc e
/incrementar decimales minutos
ld a,&6
cp e
jr nz,#salto
ld e,&0
#salto
nop
jp #inicio
Ensamblador corez80 V3
=======================
--- Preprocesador ---
--- Fin preprocesador ---
Num NEMOS= 698
--- Paser 0 ===Ensamblador===
_FIN__Parser 0
--- Paser 1 ===Ensamblador===
001 /reloj.asm
002
003 ORG
&0
00000_______ORG_0
004 LD
A,&0
00000_ 062 000
005 LD
B,A
00002_ 071
006 LD
C,A
00003_ 079
007 LD
D,A
00004_ 087
008 LD
E,A
00005_ 095
009
#INICIO
010 LD
A,&10
00006_ 062 010
011 INC
B
00008_ 004
012 CP
B
00009_ 184
013 JR
NZ,#SALTO 00010_ 032
026
014 LD
B,&0
00012_ 006 000
015 INC
C
00014_ 012
016 LD
A,&6
00015_ 062 006
017 CP
C
00017_ 185
018 JR
NZ,#SALTO 00018_ 032
018
019 INC
D
00020_ 020
020 LD
C,&0
00021_ 014 000
021 LD
A,&10
00023_ 062 010
022 CP
D
00025_ 186
023 JR
NZ,#SALTO 00026_ 032
010
024 LD
D,&0
00028_ 022 000
025 INC
E
00030_ 028
026 LD
A,&6
00031_ 062 006
027 CP
E
00033_ 187
028 JR
NZ,#SALTO 00034_ 032
002
029 LD
E,&0
00036_ 030 000
030
031
#SALTO
032
NOP
00038_ 000
033 JP
#INICIO
00039_ 195 006 000
034
NOP
00042_ 000
035
NOP
00043_ 000
036
037
END
00044__FIN__Parser 1
==Variables== NUM=1
00-#INICIO=6
01-#SALTO=38
Salvando codigo en fichero file.bin SIZE=44
Podemos observar que nos muestra las
variables existentes con su sus valores, tanto como valor numérico como valor de dirección
de memoria.
Para ver todos los nemotécnicos admitidos, se pueden ver en los
ficheros :
opcodes.txt
z80_code.txt
Espero que sea un principio para que realicéis vuestro propio
ensamblador.
Se compila en Linux con make.
