Amplificador para ZXSpectrum
Todos tenemos un pasado, y en mi pasado
está el ZXSpectrum, fue mi primer ordenador.
El estar cargando los programas desde las cintas es una experiencia
que la gente joven desconoce.
En el tiempo que tardaban los programas en cargar se podía uno
hacer un bocadillo, y aún sobraba tiempo.
Y estábamos contentos si no se producía ningún error de carga, las
cintas alguna vez daban problemas.
El caso que en estos días he estado cachareando con el Spectrum, y
en mi anterior montaje había realizado un cargador de programas
desde una SD. zxard.html
Como una cosa traen a otra, mirando por internet encontré un
programa que prometía reducir el tiempo de carga de los programas
del ZXSpectrum a 30 segundos. Esto me parecía bastante difícil, pero
había que probarlo.
El proyecto se encuentra en: https://code.google.com/archive/p/otla/wikis/ProyectoOtla.wiki
Existe una página que explica bastante bien todos los pasos:
https://sites.google.com/site/hyperkingproject/tutoriales/modificaciones/compresiondejuegosdespectrumaaltavelocidadotla

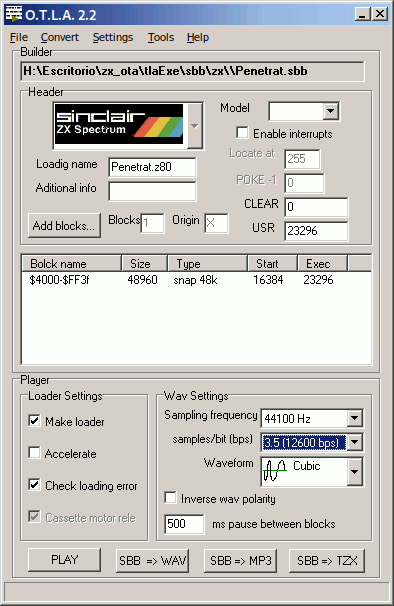

Para crear el audio debemos utilizar el programa llamado O.T.L.A.
que transforma diferentes formatos a un fichero de mp3.
El programa funciona en Windows, aunque yo lo he probado en Linux
con Wine y funciona perfectamente.
Soporta varios formatos, pero el que menos problemas me ha dado fue
el Z80, que es una imagen de memoria.
Como podéis observar no solo sirve para el Spectrum, funciona para
MSX, CPC y Z81.
Existen numerosas opciones, pero yo no he tocado nada respecto a las
que vienen prefijadas.
Cargamos el fichero en formato Z80 y luego lo transformamos en un
fichero MP3.
El fichero ya lo podemos utilizar tanto con la salida de audio del
PC como con un MÓVIL o TABLET.
Aquí me encontré el primer problema, los niveles de audio.
En algunos modelos de PC o MÓVIL las salidas de audio no suele
superar 1V, esto ya pasaba con algunos cassetes que no servían para

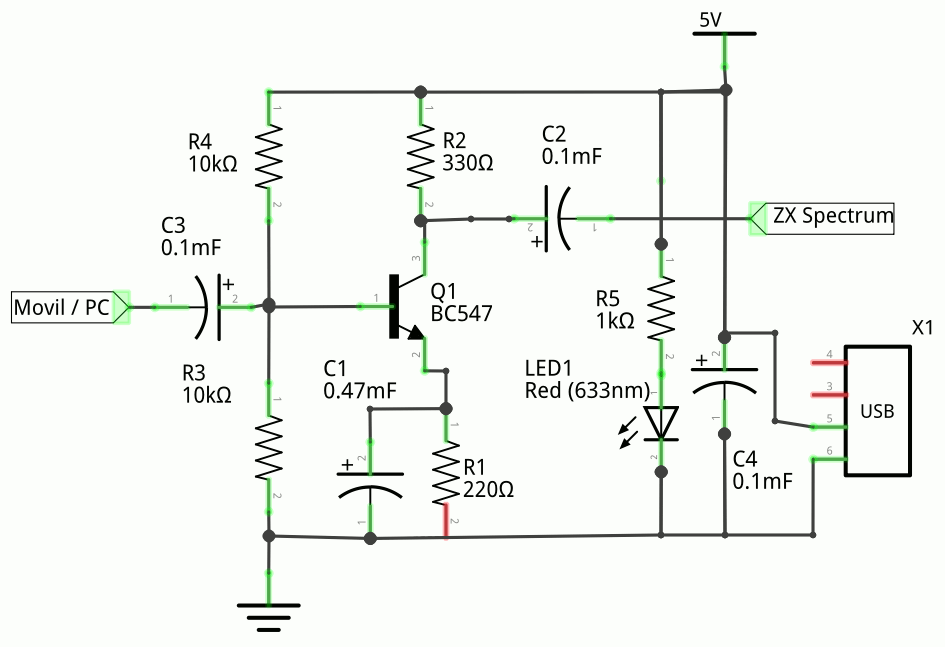

los Spectrum. He tenido que crear un adaptador/amplificador de
niveles de audio, solo emplea un transistor, condensadores y
resistencias, es el típico amplificador.
Para la alimentación he utilizado un conector USB, de esta forma
puedo utilizar un cargador común de Red, o una POWER-BANK como
en mi caso.

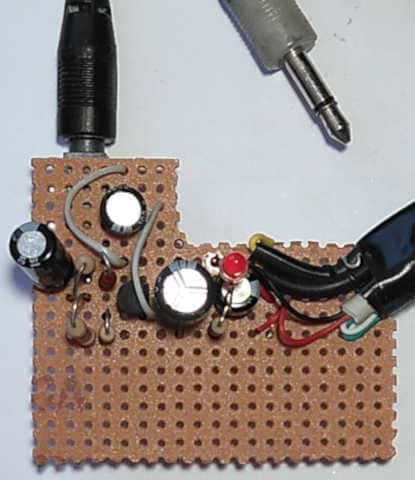

Circuito montado.

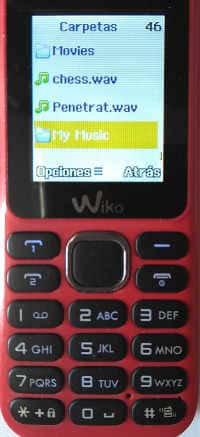

También podéis mirar en otros modelos de móvil si la salida tiene
suficiente nivel de audio, yo he encontrado uno que tenía retirado.
WIKO lubi3 , se puede encontrar desde 15€ y funciona de maravilla
para reproducir MP3.
Las pruebas son sorprendentes, nunca pensé que se pudiera cargar tan
rápido los programas, 30 segundos.
No he probado a modificar ninguna opción, me he quedado paralizado
por la sorpresa, me sobra cualquier otra prueba.
He reproducido los MP3 generados tanto en el PC como en un MÓVIL
funcionando perfectamente, eso sí, debemos de ajustar los niveles de
audio, pero eso ya nos pasaba cuando utilizábamos las cassettes.
LARGA VIDA AL ZX SPECTRUM
otla_bin_win_2.2.0.zip
VIDEO
DE LA PRUEBA
Saludos.
Juan Galaz
