Diseño antena 1090Mhz
Después de utilizar el programa dump1090 ,

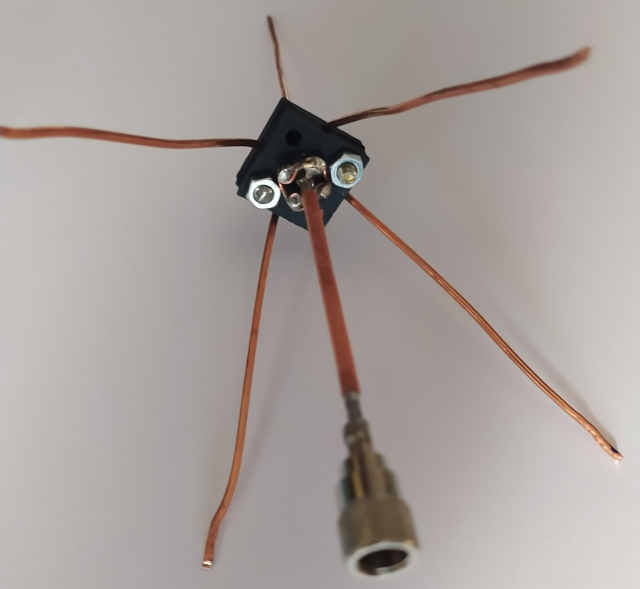

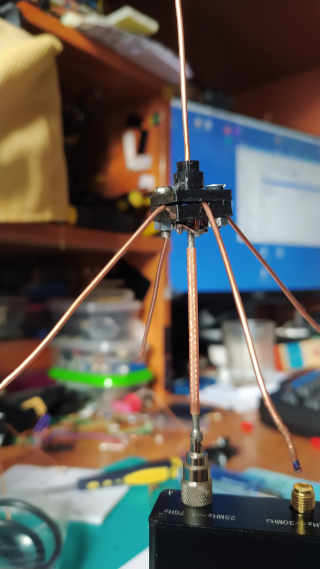

decidí realizar una antena de 1/4 de onda para la frecuencia de 1090
MHz.

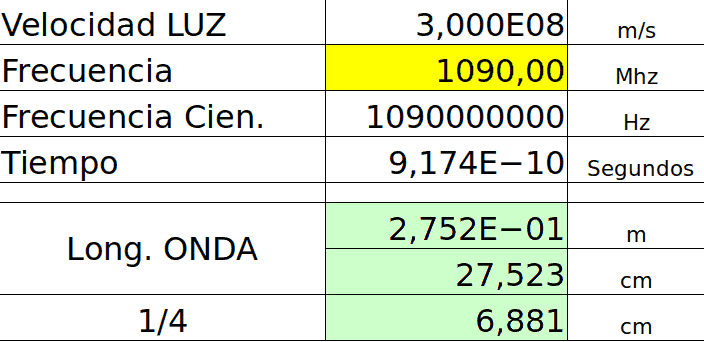

Haciendo algunos cálculos:

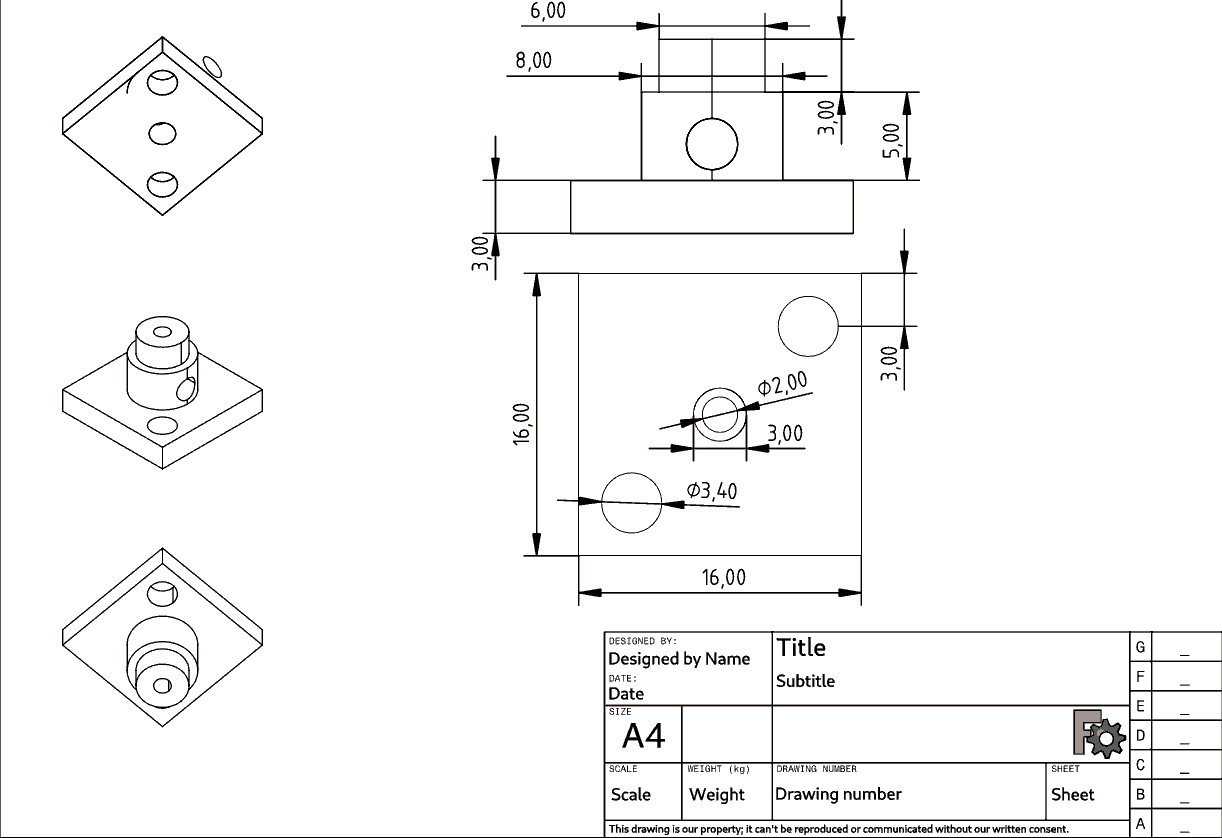

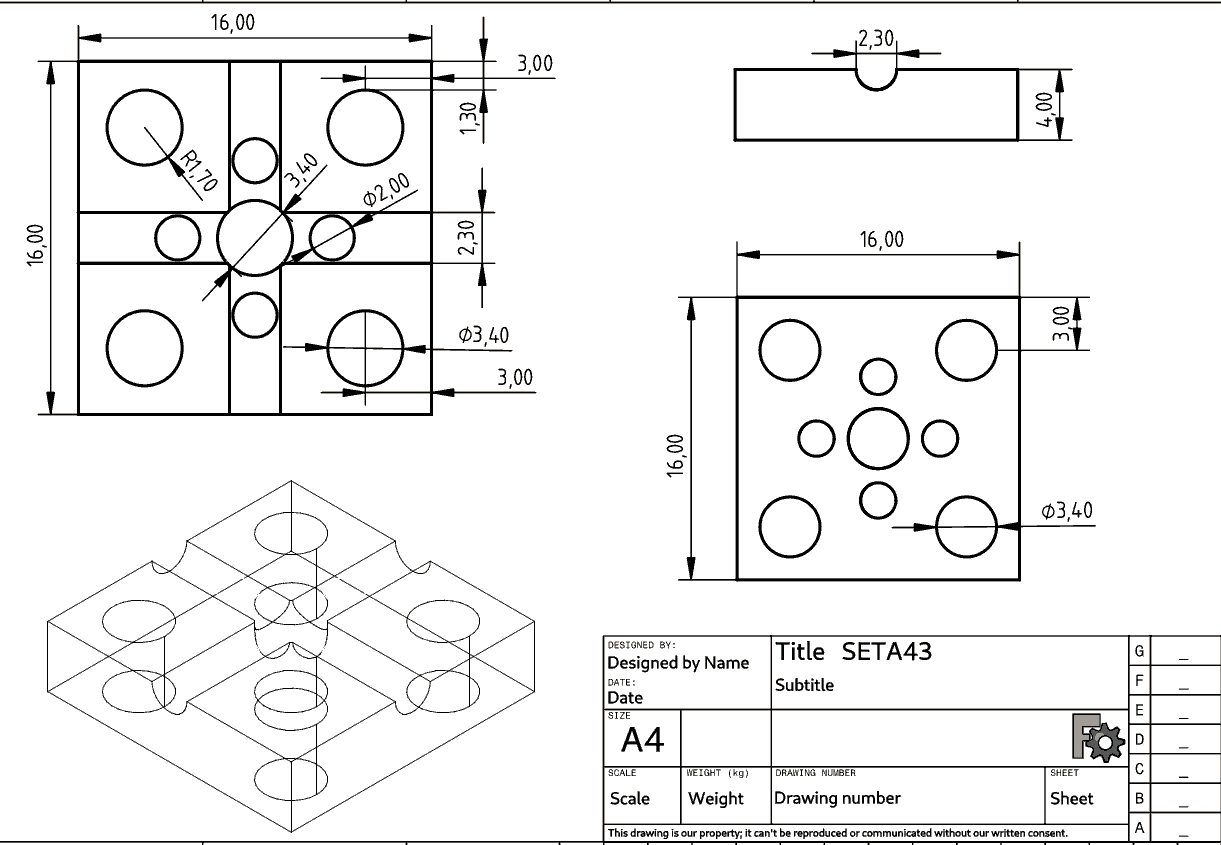

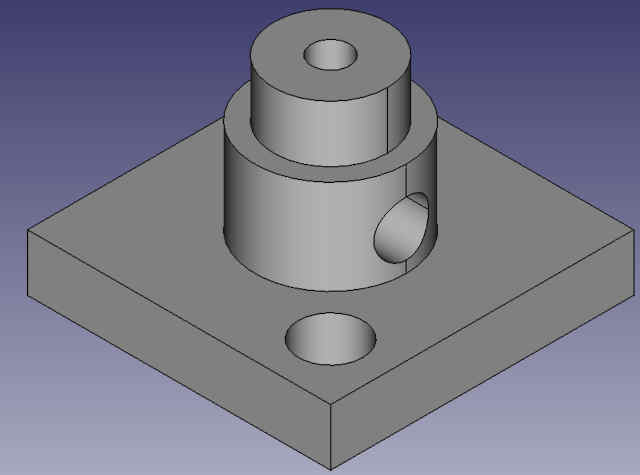

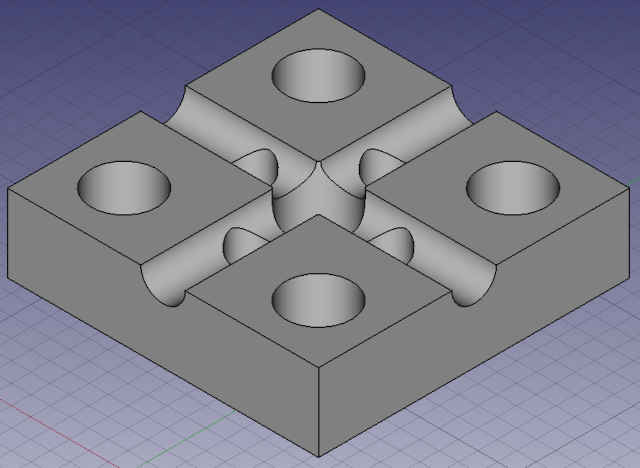

Hacía tiempo que no realizaba nada con FreeCAD, y antes de que se me olvide, me puse manos a la
obra e hice una pieza en 3D y lo imprimí PLA.
El diseño de antenas es de lo mas difícil, por lo que no estoy
seguro de su buen diseño.
Hace unos años
realicé una
antena para FM (antefm.html)

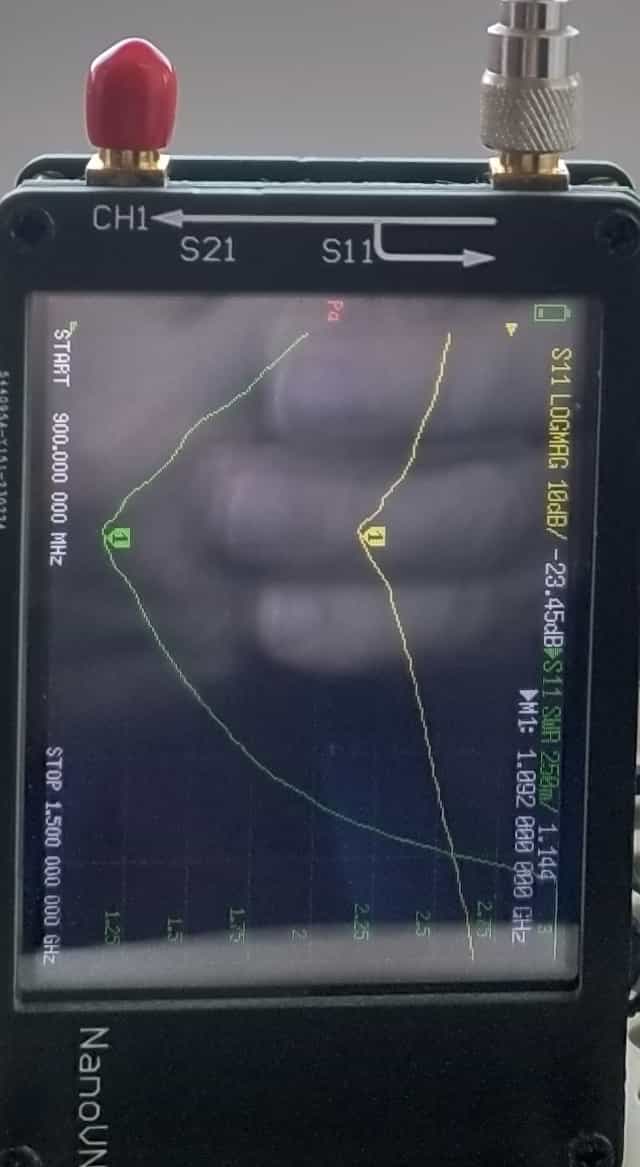

y el ajuste lo hice con el medidor de ondas estacionarias pero para esta frecuencia no puedo.
Saludos.
Juan Galaz
