AD9850 DDS(Direct Digital Synthesizer)
Generador señal para banda de 40m
xsetaseta@gmail.com
Para la banda de 40m me pidió
Marcelo Urra, un radioaficionado de Chile, un oscilador.

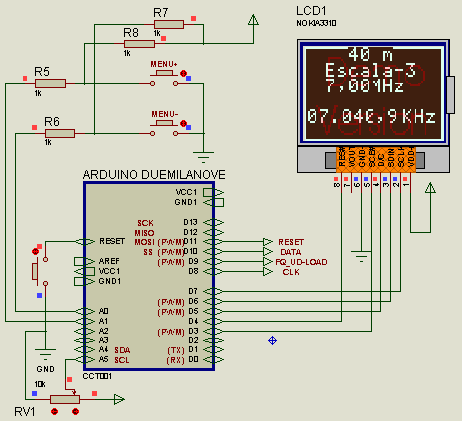

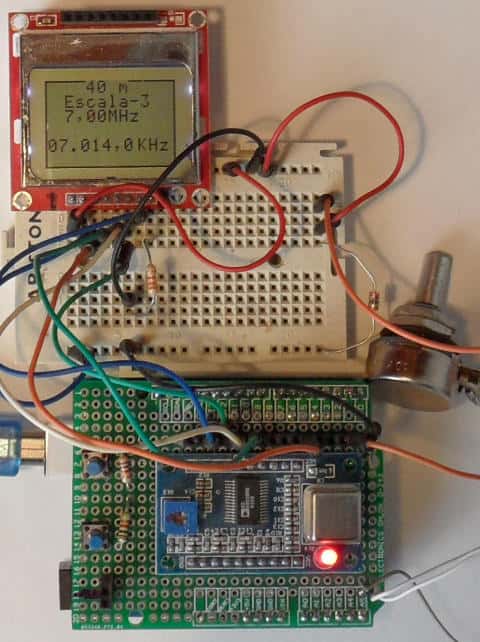

He usado el integrado AD9850, y para la visualización el LCD 3310,
que llevaban los modelos de Nokia.
Este montaje es una mezcla de dos montaje arnok.html
y ad9850.html.

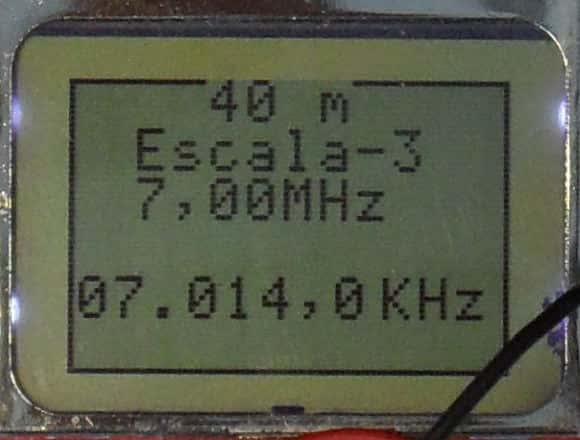

Existen 13 menus del 0 al 12, para seleccionar las escalas de
frecuencias desde 6.850KHz al 7.500KHz, y un potenciómetro para
variar la frecuencia en pasos de 100Hz.
PROGRAMA ARDUINO.

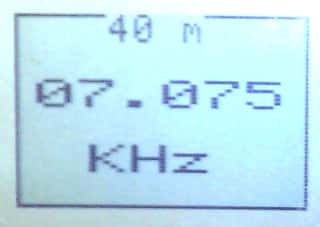

Pantalla versión 1Khz
También he realizado otro programa que tiene pasos de frecuencia de
1Khz. No hace falta los pulsadores y la frecuencia de 4mm se puede
recorrer con el potenciómetro. El potenciometro debe ser de calidad
para que no varíe mucho la frecuencia.
Un saludo.
Juan Galaz
