Full-wave loop triangulo 50 ohmios
Antenna
La antena Full-wave loop (Bucle de onda
completa) tiene varias formas.
Había realizado este montaje
en ANTENA_TRI

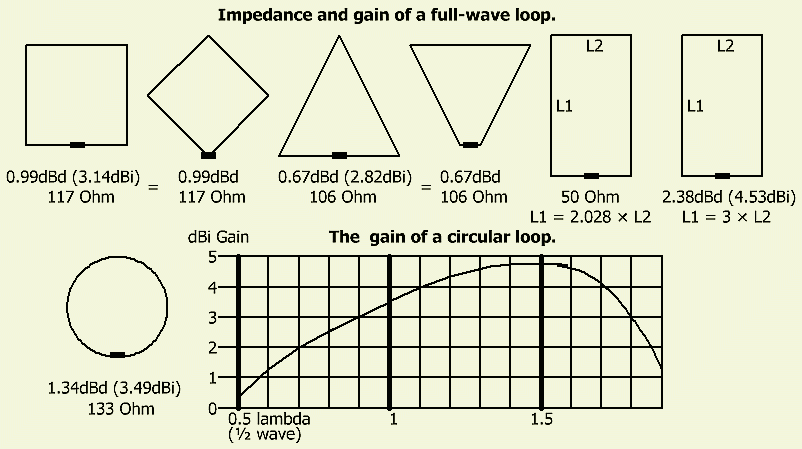

Esta antena tiene una impedancia
de 100 ohmios, con lo cual si queremos utilizar un cable de 50
ohmios debemos utilizar un adaptador de impedancias.
Existen dos métodos, usar un balum de 2/1 o utilizar un cable de
75 omios de 20 cm.
En la página: http://f6kft.free.fr/spip.php?article183
explican una forma de adaptar la impedancia mediante la
variación de la medidas del triangulo.

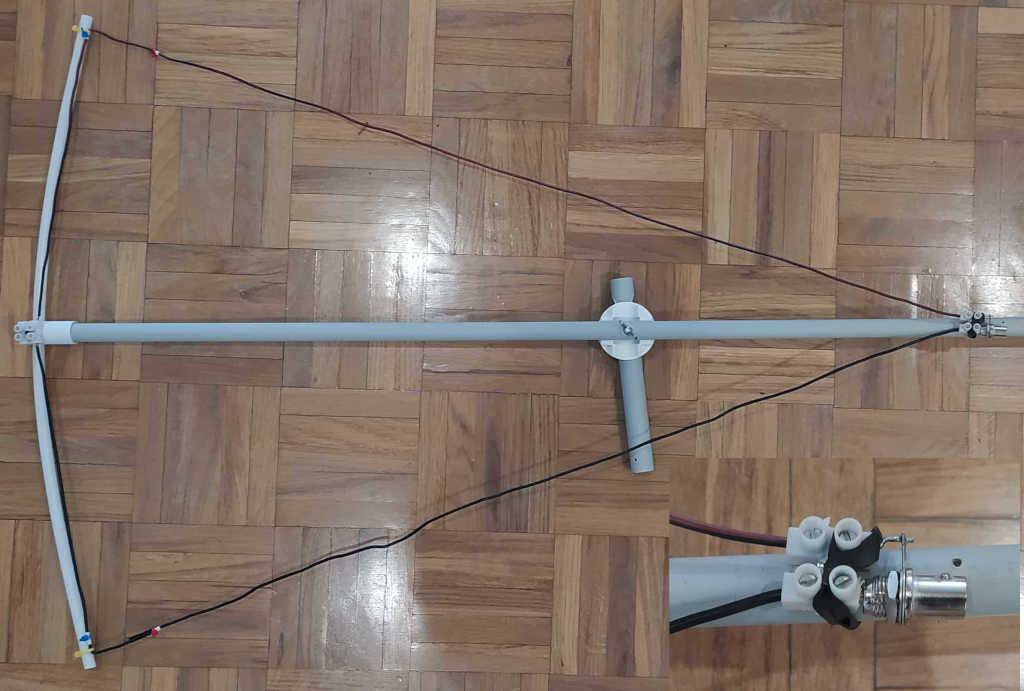

Ahora pruebo esta forma de antena.

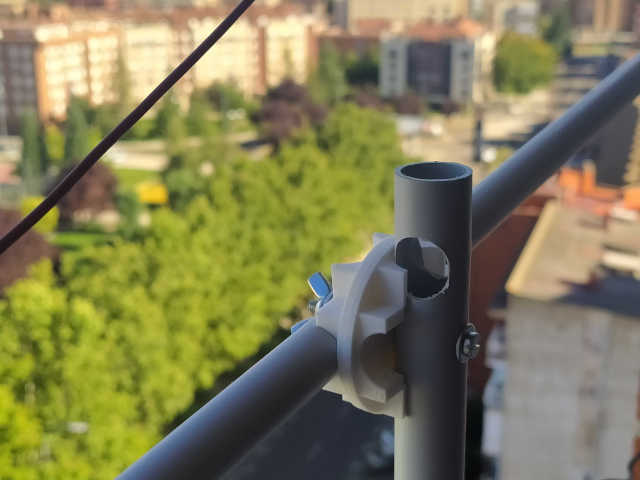

Con esta pieza hecha en PLA , podemos cambiar el ángulo de la
antena .

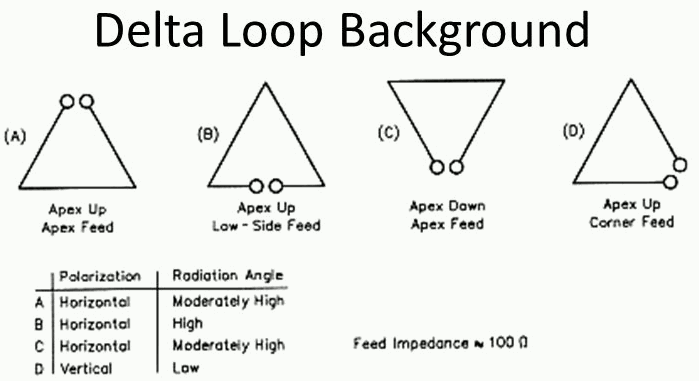

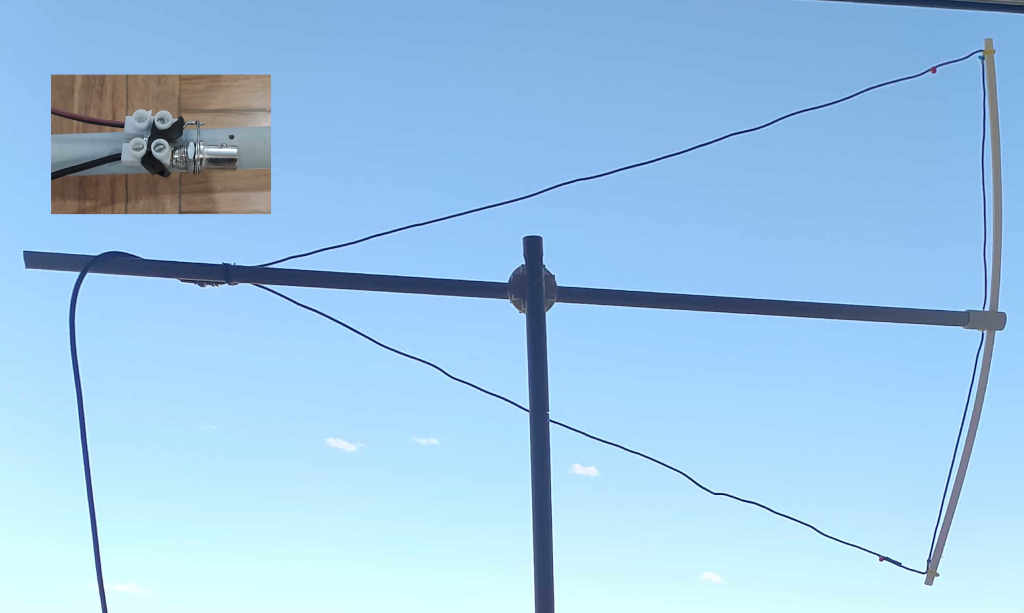

En posición vertical la polarización es horizontal, y en
posición inclinada es polarización vertical (la normal en la
mayoría de los casos).

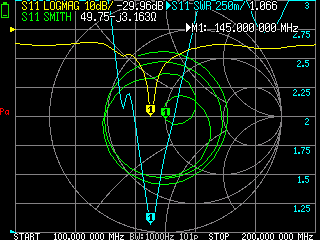

Los resultados son bastante buenos, pero no se sabe hasta que no
se prueba en campo abierto, eso se hará otro día.
Saludos.
Juan Galaz
Bibliografía:
https://pa0fri.home.xs4all.nl/Ant/Quad/quadeng.htm
https://sites.google.com/site/ea7ahg/antena/tipos-de-antenas/antenas/delta-loop/construccion_de_-delta_loop
https://antjab.wordpress.com/2012/06/07/parasitic-loops-the-nabla-and-the-delta/
https://johnsonfrancis.org/techworld/what-is-a-delta-loop-antenna/
http://w5sdc.net/delta_loop_for_hf.htm
https://www.qsl.net/lu3lj/archivos/Delta%20Loop%20de%20%CE%BB%20completa.pdf
http://f6kft.free.fr/spip.php?article183
