1/4 Wave Ground Plane
Antenna
Hace bastante tiempo hice una antena vertical 1/4 onda para FM .
En este proyecto repito el mismo montaje, pero lo realizo en PLA con impresión en 3D y para las frecuencias de 144 MHz (2m) y 433 MHz (70 cm).

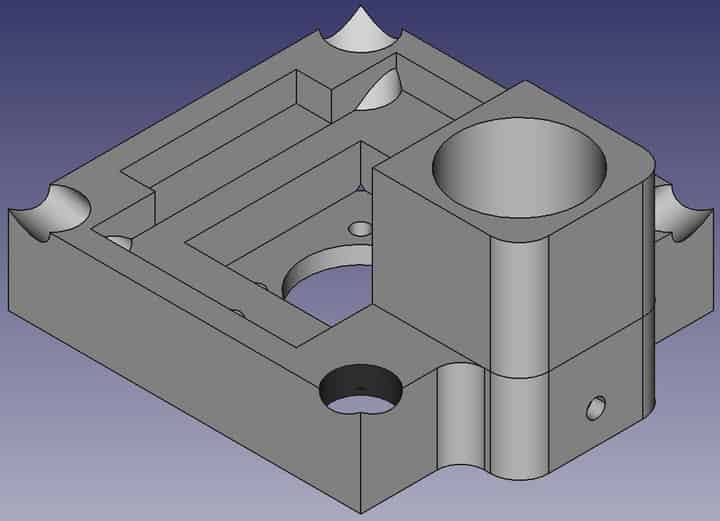

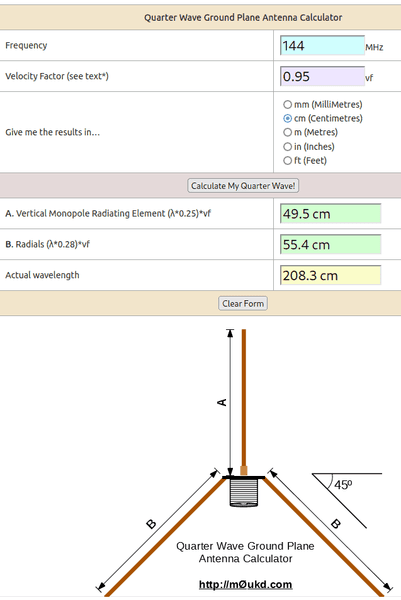

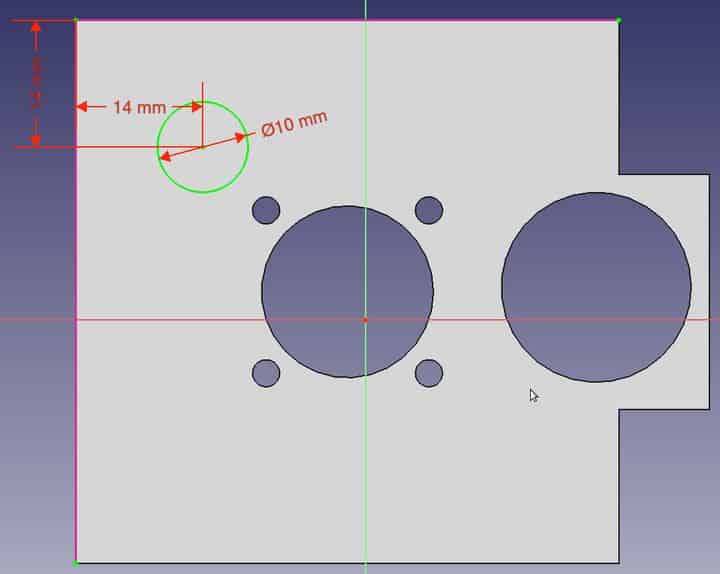

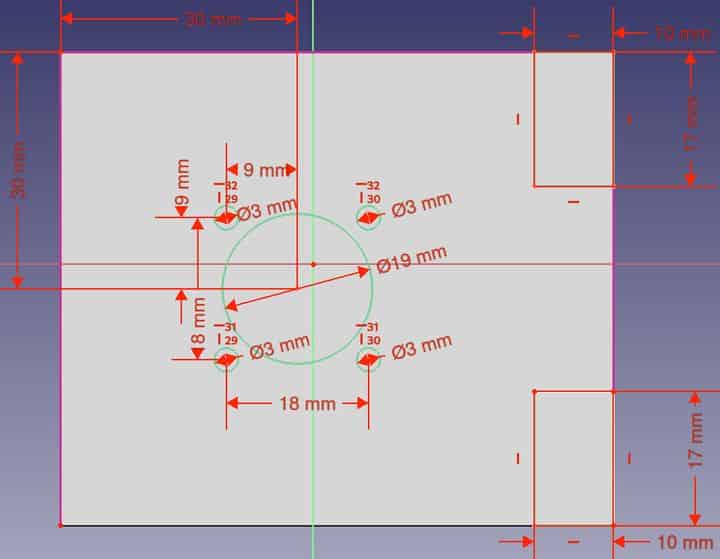

Utilizando la página para el cálculo de dimensiones, me pongo con FreeCAD para hacer la pieza.


El trabajo con FreeCAD puede ser frustrante en algunos momentos, pero al final consigues cosas muy brillantes.
Lo que más me ha costado es los taladros en ángulos de 45º.
Debería haber realizado los taladros con forma de elipse para que quedaran perfectos, pero después de 4 pruebas, lo he dejado así.




Lo normal es hacer unas cuantas pruebas hasta conseguir la pieza.

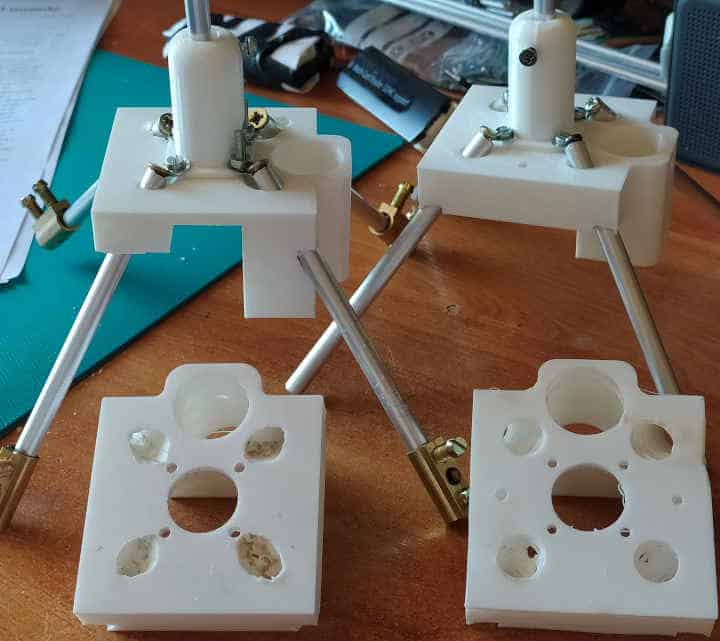

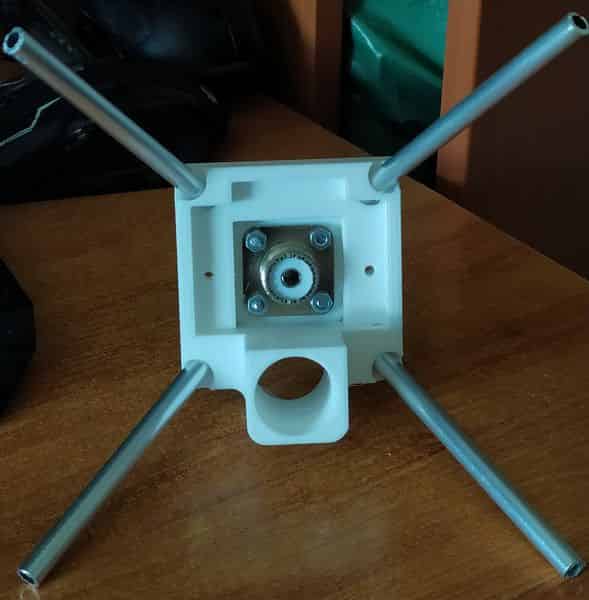

Pieza definitiva.....

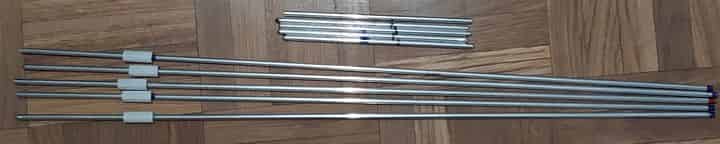

Los radiales para las diferentes bandas.




Se ha realizado con dos varillas de aluminio, diámetros de 6 mm y 4 mm respectivamente, que encajan una dentro de la otra.

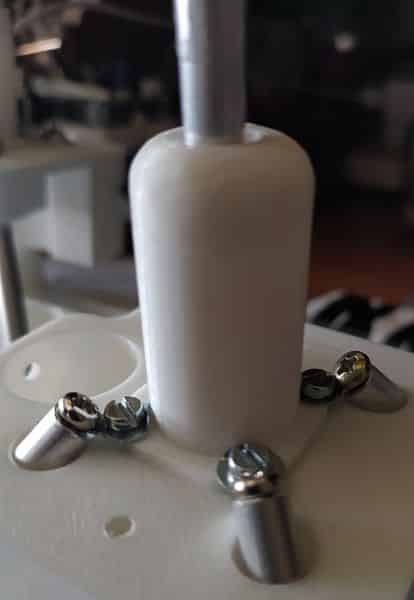

La unión entre las dos varillas se hace mediante clemas , o mediante un método ideado por mi que utiliza piezas de plástico con taladros descentrados.
Las varillas de 6 mm  huecas son de 100 mm de largo, suficiente para sujetar tanto las varillas de 49 cm para la banda de 2m, como para los 18 cm    de la banda de 70 cm.

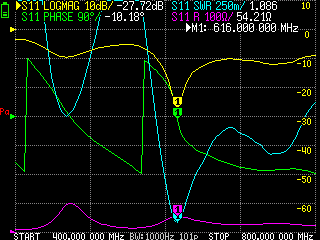

Con las varillas de 10 cm probamos el nanoVNA.

Vemos que que la antena está sintonizada a 616 MHz, y con una ROE de 1.086 y la impedancia de 54 ohmios, casi perfecta.

Como la idea del montaje era realizar una antena para diferentes frecuencias, añadimos las varillas de aluminio de 4 mm de diametro.

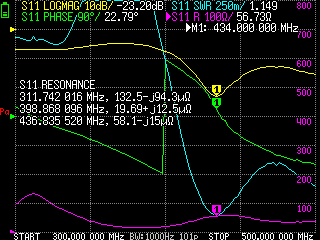

La primera prueba es con varillas cortas 13 cm, y ajustamos para que la longitud total sea de unos 17 cm.

El ajuste a esa frecuencia debe ser preciso, pero en una primera impresión el resultado es bueno.

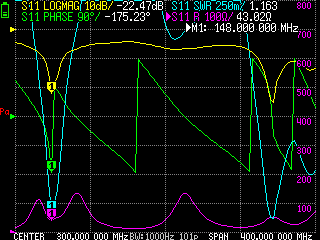

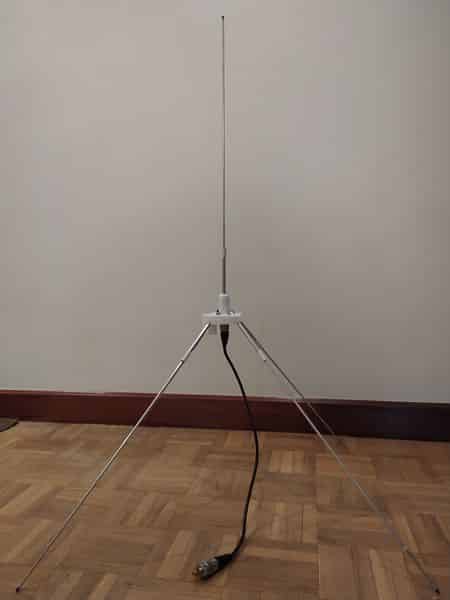

En la siguiente prueba es con varillas de 49 cm para la banda de 2m (144MHz).

Como vemos, la antena está resonando en 148 MHz, deberíamos ajustar un poco mas la longitud de las varillas.
No he queridos ajustar demasiado, debido que se debería hacer con la longitud real del cable, y en este caso no la tenía.
Si os fijáis también resuena sobre los 440 MHz, haré unas pruebas prácticas por si se puede utilizar en la banda de los 2 m.

Espero que os haya gustado es proyecto.

Fichero STL

VIDEO DEMOSTRATIVO


 Saludos.
 Juan Galaz
