Vacuum Fluorescent Display
Visualizador fluorescente de vacío
Reloj II
Como sigo reciclando vídeos grabadores, he
recuperado otro Visualizador fluorescente.
Esta vez tiene mas pins, 25, por lo cual se necesitan mas
controladores si se quieres ver todos los símbolos.
Como solo quiero hacer un reloj, me sirven 2 CHIP ULN2803 para
manejar los displays del reloj.
Para ponerse al día sobre estos tipos de displays, ver mi anterior
artículo ardvfd.html .
Como seguro que no se encuentra ningún manual sobre estos displays,
debemos hacer una búsqueda manual.

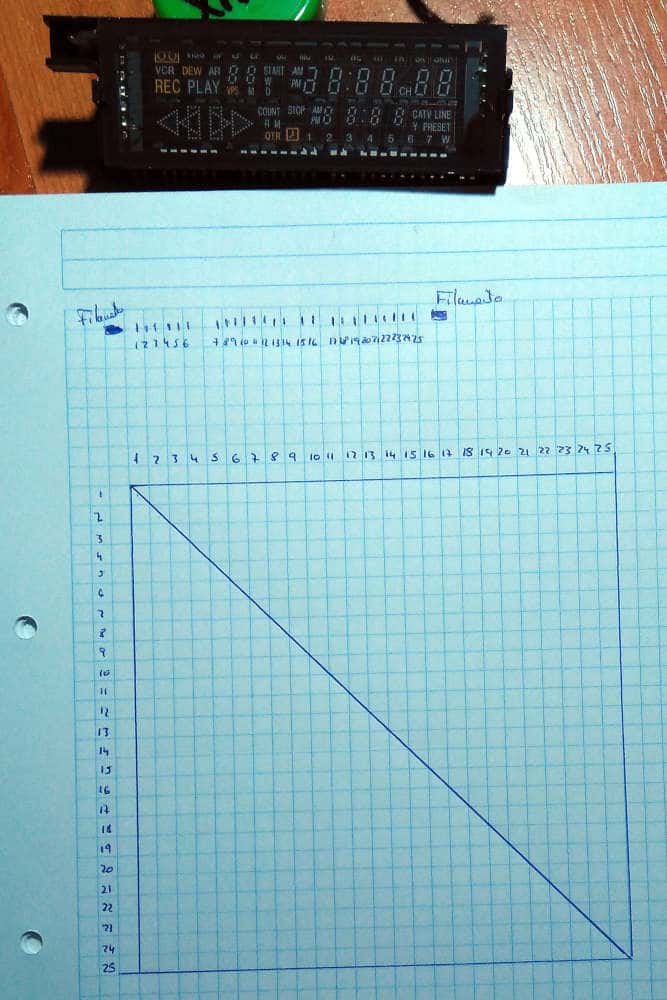

Para averiguar cuales son los pines del display, debemos crear una
tabla de todas la posibles combinaciones y probar una por una, es
algo pesado pero se saca sin dificultad.
Ver vídeo: https://www.youtube.com/watch?v=pDX-lknj3IM
.
En nuestro caso sería un cuadrante de 25x25=625 posibilidades.
Se alimenta con un tensión de 3V, y el ánodo se alimenta con una
tensión a partir de 12V, y empezamos la prueba.

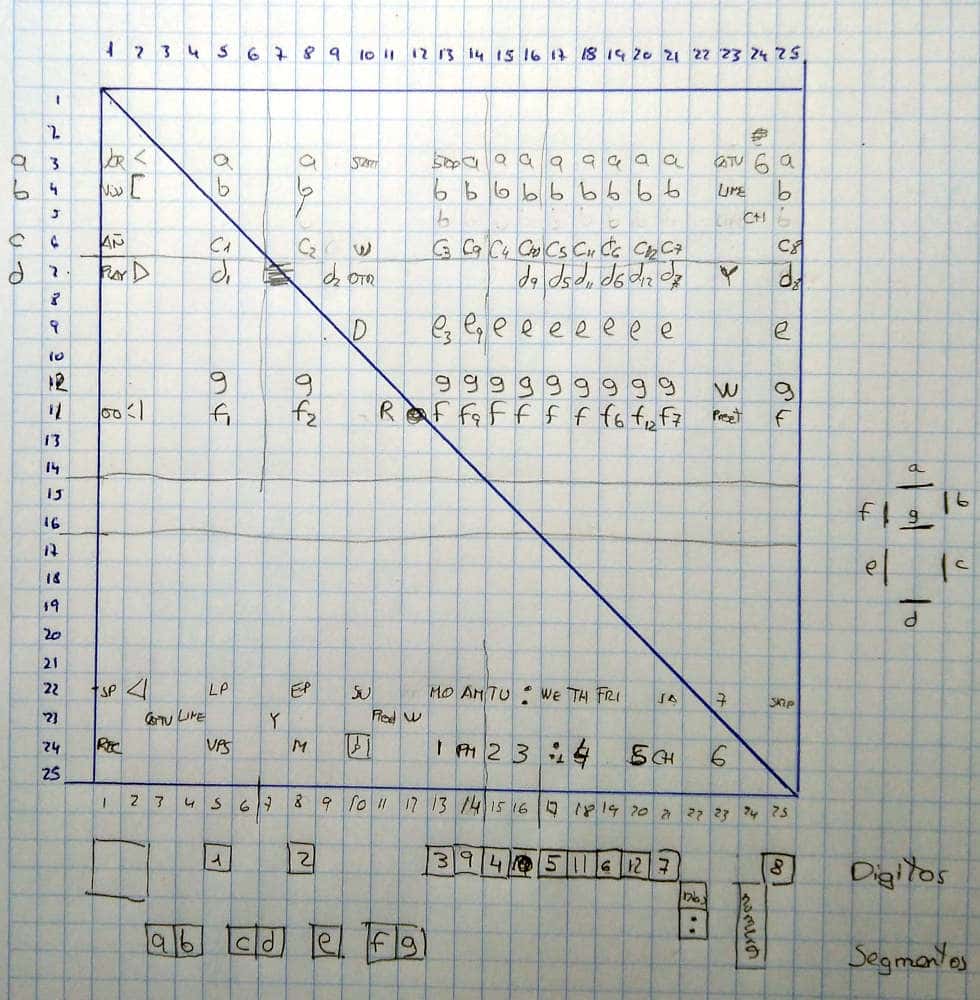

Como podemos ver en la tabla, no hace falta probar todas las
posibilidades, enseguida podemos averiguar los pin de segmentos y
dígitos.
El problema es que este display utiliza muchos símbolos, por lo que
este es el mayor trabajo.

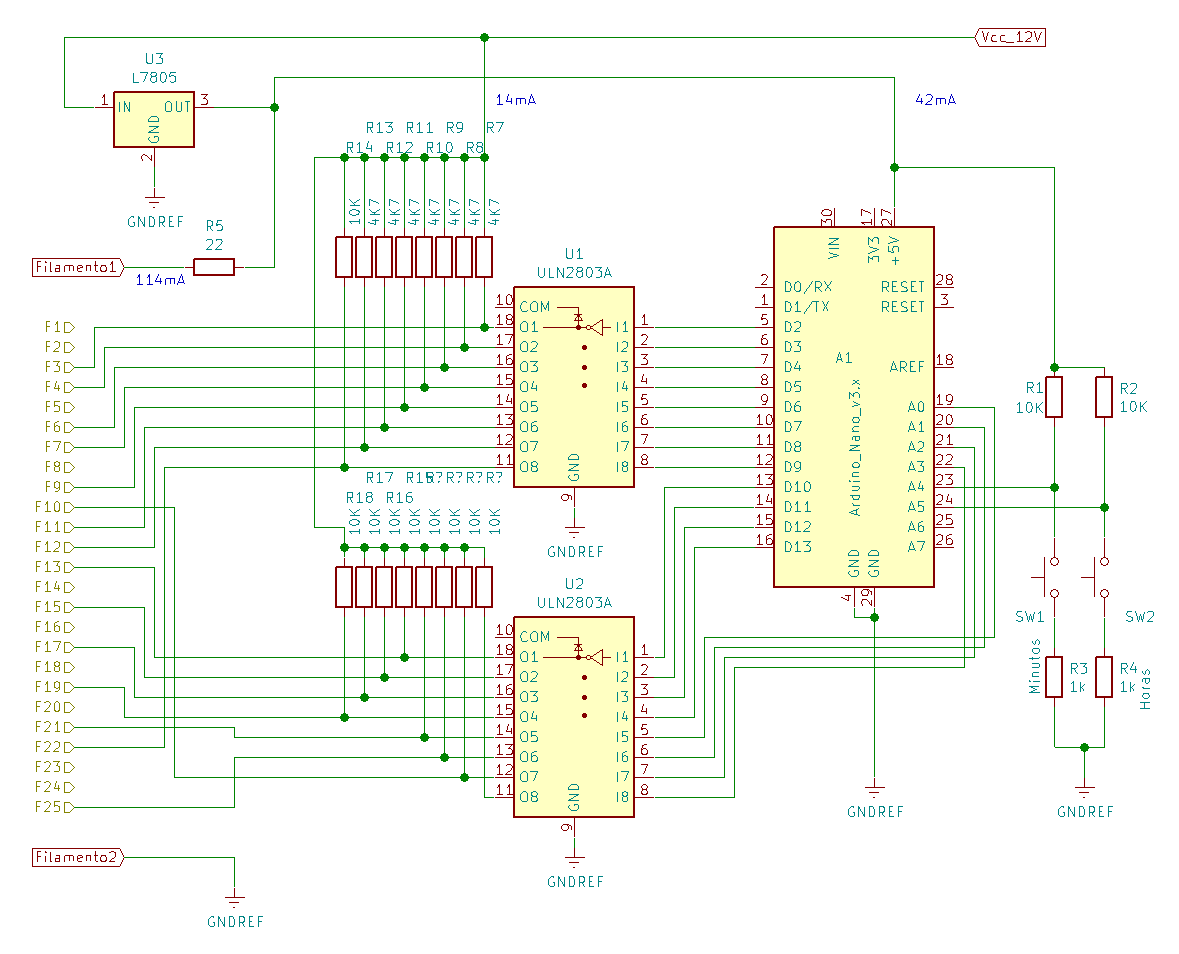

Esquema del circuito.

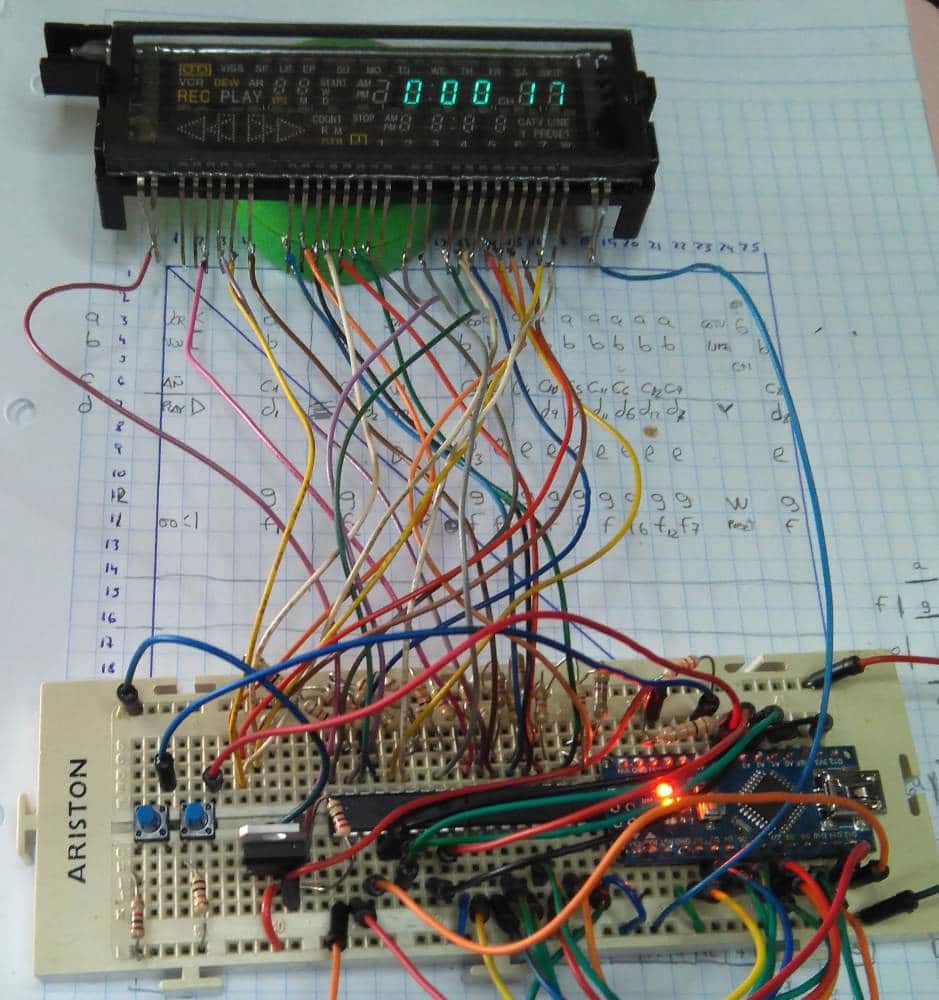

Circuito montado y funcionando.
Para alimentar el filamento o cátodo a 3V, he colocado una
resistencia de 22 ohmios, provocando una caída de tensión de 2.2V.
Con lo cual el filamento está alimentado a 2.8V.
Lo mejor hubiese sido utilizar la caída de tensión de 3 diodos en
serie (aproximadamente 2V) y conseguiríamos el mismo resultado sin
perdidas de calor.
La intensidad de corriente de la rejilla es 114mA, por lo cual he
tenido que utilizar un 7805 con disipador exterior para disipar 1W
en perdidas de calor.
Esto como práctica a modo provisional vale, pero para dejarlo en
funcionamiento deberíamos tomar dos opciones:
-Utilizar doble alimentación, una para la rejilla y otra para el
circuito.
-Usar un módulo DC/DC que transforme los 5V a los 12V que se
necesitan en el ánodo.
El funcionamiento del programa es el clásico de repartir el tiempo
entre cada uno de los segmentos.
Cada segmento se ilumina durante aproximadamente 4mS, de tal forma
que si se hace lo suficientemente rápido, parece que está iluminado
siempre.
Como la práctica era para probar los display, el reloj toma el
tiempo de las interrupciones, por lo cual no es muy exacto.
PROGRAMA
VIDEO
Saludos.
Juan Galaz
