Manejando un coche.
Velocidad variable en motores.
xsetaseta@gmail.com
En mi anterior montaje autofelipe.html podia manejar el
coche mediante mi teléfono android, pero poco interactivo mediante
simples botones. El control era algo complicado si no mirabas la
pantalla, pero si mirabas la pantalla perdías de vista al coche.
Este nuevo montaje utiliza una parte de la ventana del móvil a modo
de joystick, ahora si es bastante interactivo.
También he modificado el circuito para que los motores puedan tener
distinta velocidad de giro.

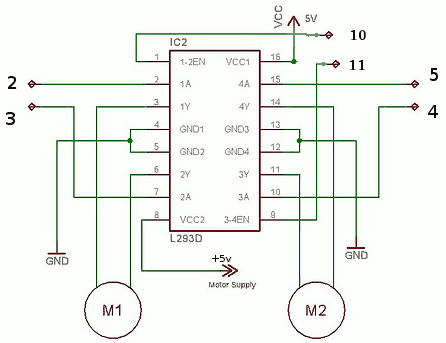

Conexionado del L293D

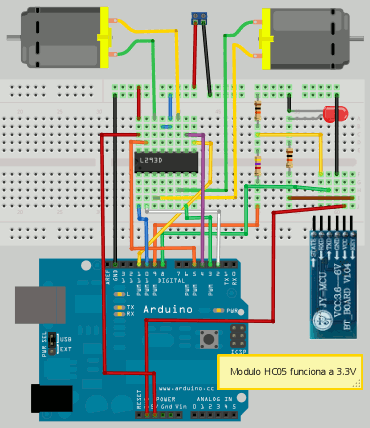

Esquema de todo el conjunto.
Para el control mediante el ordenador he hecho un programa en Gambas
(Basic ).

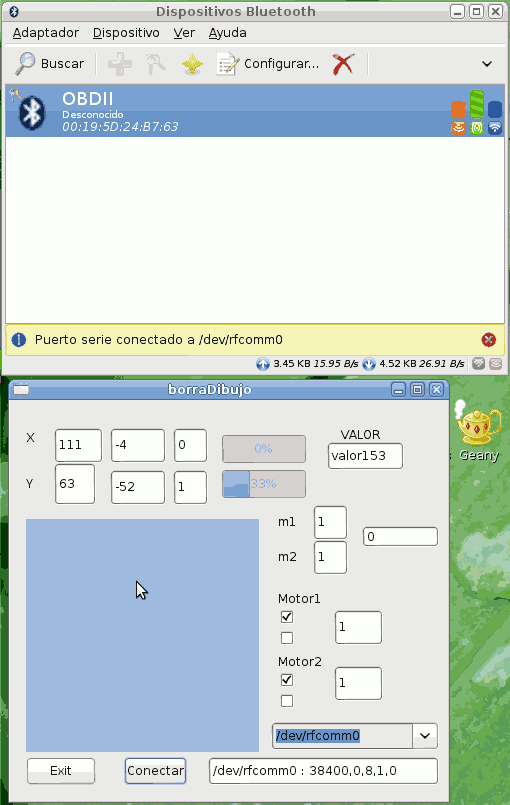

Programa en Gambas.
Para el programa en android he utilizado un interprete de
basic en su modo trial BASIC4Android.

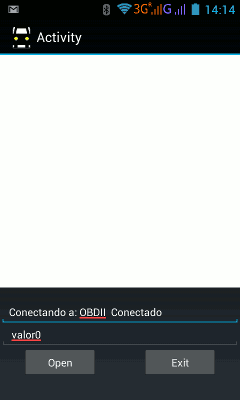

Programa en android.
PROGRAMAS. Se encuentran todos los
ficheros, arduino, gambas, android.
Dentro del archivo comprimido existen dos ficheros apk (instaladores
android) ,uno es para pantallas pequeñas 3.5" y otro para 4". Para
otro tipo de pantallas mas grandes creo que funcione el de 480x480,
pero eso no lo he probado.
Video de su
funcionamiento.
Saludos.
JUAN GALAZ
Bibliografía:
http://diymakers.es/arduino-bluetooth/
http://english.cxem.net/arduino/arduino4.php
http://www.instructables.com/id/Andruino-A-Simple-2-Way-Bluetooth-based-Android-C/step1/How-to-use-ArduDroid/
http://www.instructables.com/id/Cheap-2-Way-Bluetooth-Connection-Between-Arduino-a/?ALLSTEPS
http://mcuoneclipse.com/2013/06/19/using-the-hc-06-bluetooth-module/
http://www.basic4ppc.com/
http://www.extremadura-web.es/Blog/2012/10/29/comunicacion-bluetooth-serie-arduino-y-basic4android/
http://iesromerovargas.es/recursos/elec/sol/basic4android.htm
