En este montaje mezclo varios montajes
anteriores, Mando a distancia de 4 reles
(relay) y Arduino-Android-Bluetooth-hc05-Manejando
un coche-mediante nRF24 .
Además he incorporado un móvil android a modo de fpv, utilizando la
aplicación .IP Webcam (
Pavel Khlebovich
).
Con todo lo anterior conseguimos un coche con mando a distancia que
además podemos ver en fpv en nuestro navegador.
Para el control de los motores utilizamos relés. Tienen pros y
contras, la mayor ventaja es poder controlar motores de hasta 220V,
y el aislamiento eléctrico. Las contras son varias, la principal es
el desgaste del propio relé al utilizarlo muchas veces, además de no
poder controlar la velocidad de los motores.
Emisor.

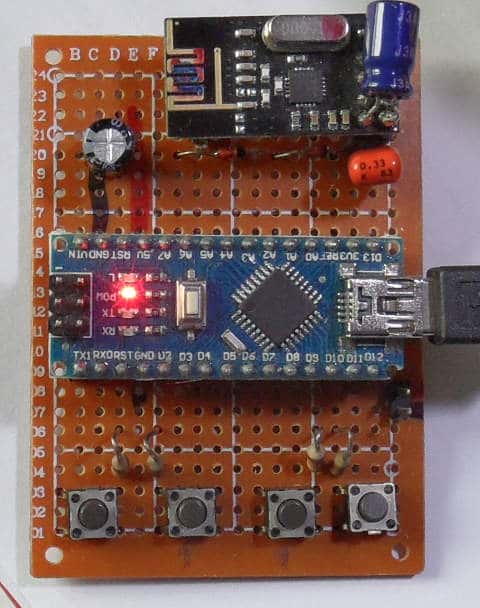

Montaje del emisor

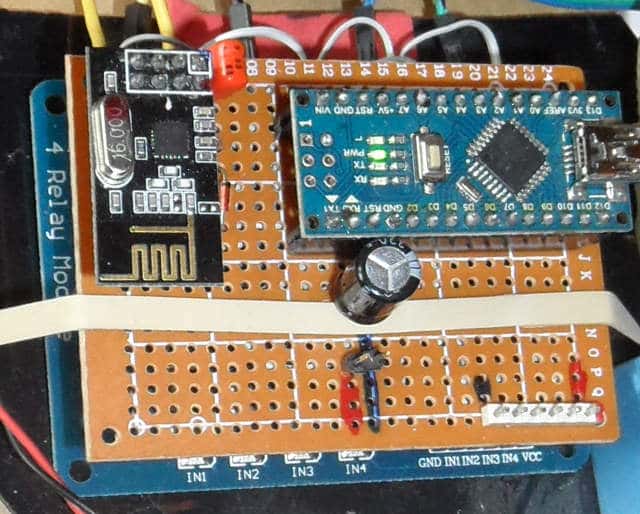

Montaje del receptor

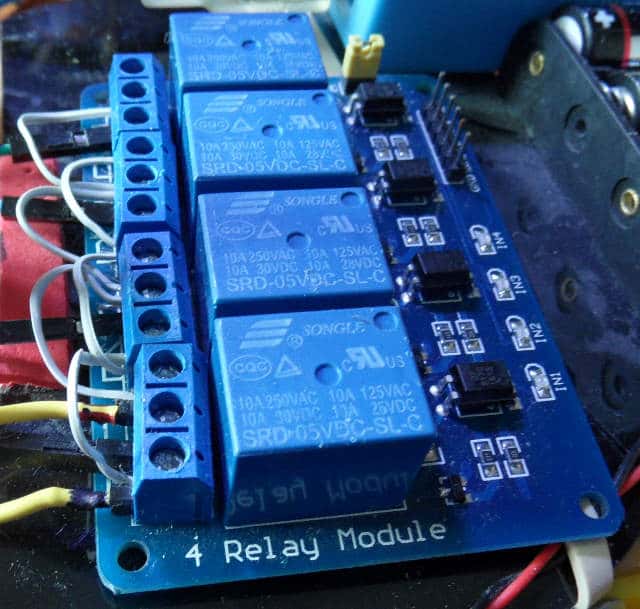

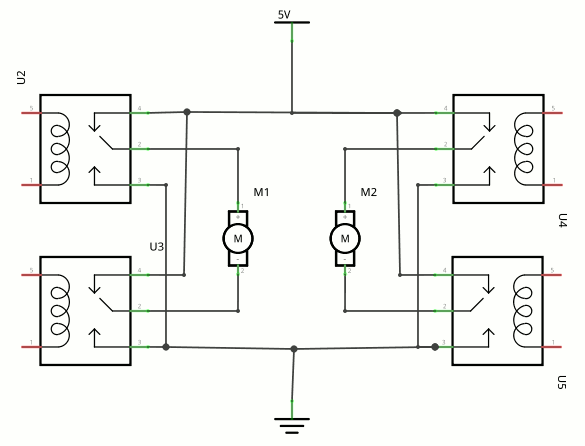

Conexionado de los motores.

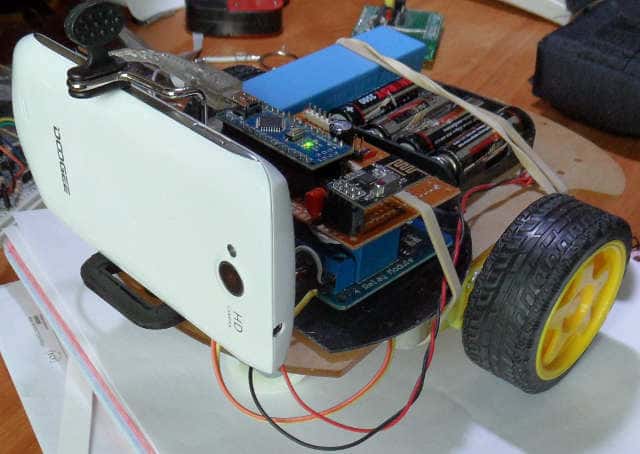

Conjunto montado.
Como no tengo ninguna cámara para hacer fpv, una forma fácil de
hacer fpv es utilizar un móvil a modo de cámara y ver la imagen en
el ordenador.
Existen bastantes programas para transformar un móvil en una webcam
IP , el que me ha funcionado mejor es .IP Webcam (
Pavel Khlebovich
).
Tiene bastantes opciones que se pueden configurar, además hasta
puede tomar fotos y videos. Existe tambien la versión de pago, pero
para lo que hemos hecho nos sirve la versión gratuita.

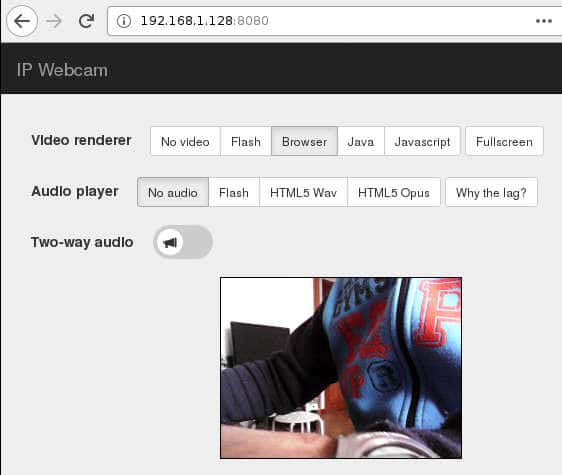

Visión de la cámara IP.
VIDEO DE
FUNCIONAMIENTO
Programa
Como el nRF24 funciona a 2.4GHz y la red Wifi también funciona
a esa frecuencia, puede ocurrir que esporádicamente se puede
perder el control.
Ante este problema y para evitar posibles accidente, el coche se
queda parado si no recibe señal después de 100mS desde la última
orden.
Como se puede ver en la imagen utilizo doble fuente de alimentación,
para el arduino y para los motores. Se puede usar una sola, cada uno
que pruebe.
Como se puede ver en las imágenes existen dos diodos, y alguno
dirá para que sirven.
El nRF24 puede llegar a consumir hasta 28mA, está dentro del rango
que proporciona el arduino en el ping 3.3V, pero si colocamos un
nRF24 con antena que proporciona mas alcance, el consumo aumenta y
puede provocar el mal funcionamiento del montaje.
Existen dos opciones, utilizar un alimentador externo de 3.3V, o
emplear un viejo truco de electrónicos, el utilizar la caída de
tensión (0.7V) de los diodos de silicio. He empleado dos diodos en
serie que producen una caída de tensión de 1,4V que restados a los
5V del arduino nos proporciona una tensión de 3.6V con la que
podemos alimentar el módulo. Normalmente este tipo de módulos tiene
una cierta tolerancia en cuanto a la alimentación, el que no se
quiera arriesgar que utilice otro diodo en serie, bajando de esta
forma la alimentación a 2.9V. He colocado un condensador en los 3.6V
para aplanar la alimentación.
Recordar que debéis colocar un condensador de 16uF o mas en el
nRF24, en muchos módulos falla por ese motivo.
El circuito emisor se puede alimentar a baterías de 3.6V.
Entonces debéis alimentar directamente el módulo nRF24 a los
3.6V.
El módulo nRF24 funciona con tensiones entre 2V y 3.6V.
Espero que le guste a alguien este montaje, o que pueda proporcionar
ideas.
Saludos.
Juan Galaz
