Crear un circuito impreso con mecánica de Ender 3
En el anterior artículo cnce.html había realizado con la mecánica de
la Ender 3 un quemador laser, y una demostración de como
dibujar con un rotulador.
Como había prometido, mi intención era realizar un circuito impreso
con la mecánica de la Ender 3.
El diseño electrónico está realizado con la aplicación KiCAD versión
5, a la que le han quitado el autorouter.

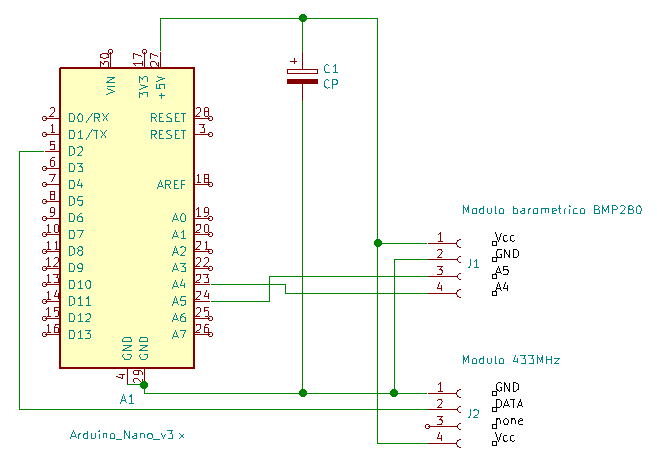

Lo primero que debemos es crear el esquema.

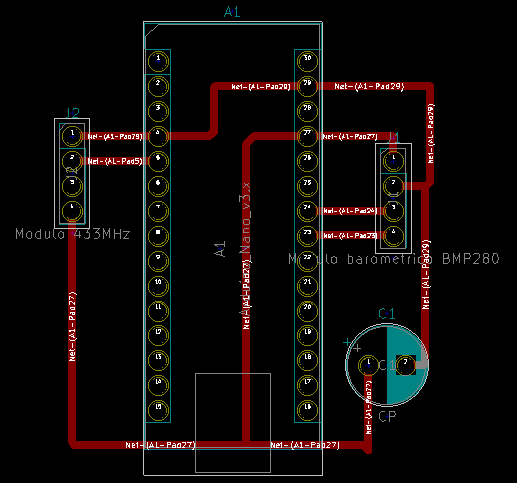

Una vez creado el esquema, traspasamos todos los elementos al
circuito impreso.
Los colocamos a nuestro gusto y creamos las pistas manualmente.

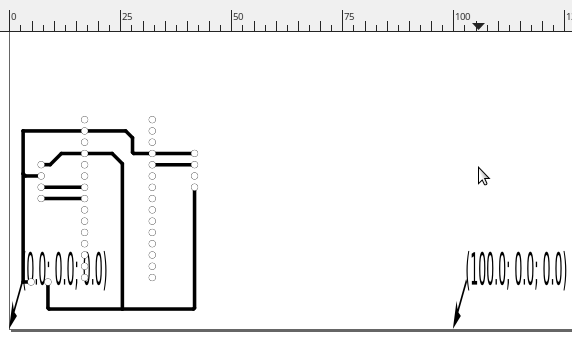

Exportamos a formato svg para poder importarlo con InkScape.
Un Plug-In bastante fácil de usar es Laser Tool Plug-In
y se descarga de https://jtechphotonics.com/?page_id=2012
.
Está hecho para manejar un láser, pero también se puede modificar
para realizar dibujos.

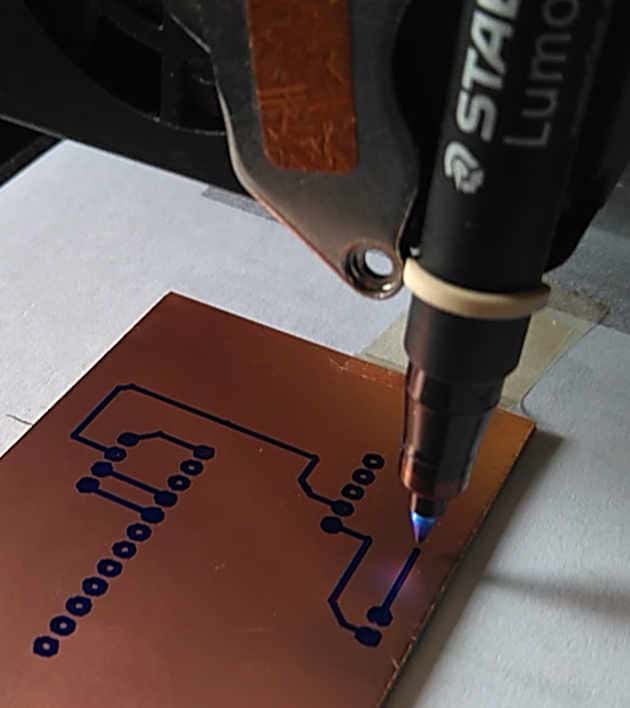

La colocación del rotulador es un tanto simple, una goma,
lógicamente se puede colocar de otra forma bastante mejor, pero esto
es una prueba rápida. Aprovechamos el eje Z para pintar.
Se ajusta todo, y generamos el código gcode con el
Plug-In Laser Tool Plug-In.

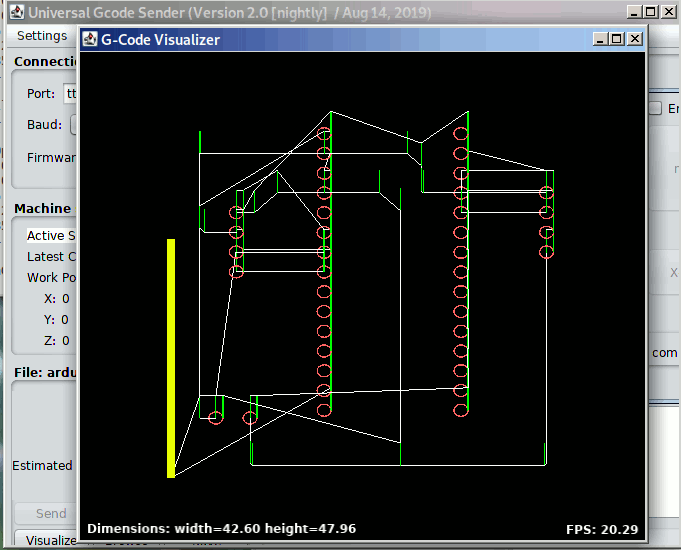

Utilizando el programa Universal Gcode Sender leemos el fichero
gcode generado, y lo mandamos al CNC.
Dibujamos todo el circuito con el rotulador permanente.
Dependiendo de la calidad del rotulador debemos dar varias pasadas,
en mi caso son 2 pasadas.

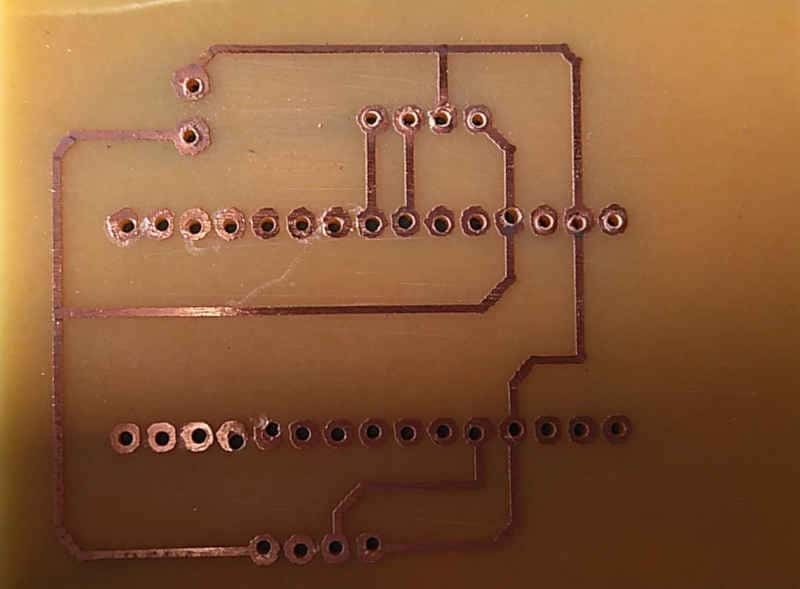

El resultado no es el mejor, pero resulta extremadamente rápido y
barato su realización.
Quizá el método de transferencia térmica
con impresión en láser sea un método tan sencillo y barato.
Para ver todos los pasos con más detalle, he creado un vídeo con
todos los pasos bastante más explicados.
VIDEO
El entorno de trabajo ha sido Debian 10.
Próximamente realizaré un tutorial donde utilizaré solo el
hardware que viene de serie en la Ender 3
Saludos.
Juan Galaz
