ESP32- SENSORES II
BMP180
XFW-HX711
En el
anterior artículo ESP32 - SENSORES había
realizado con el ESP32 un visualizador de sensores, en este
proyecto añado otros dos, BMP180, XFW-HX711.
El BMP180 es un detector de presión, y el XFW-HX711 es un
detector de peso.
Este montaje también lo he realizado con un arduino nano, bmp180.html , por lo cual no explicare
mucho el montaje.
La explicación de la calibración del módulo de peso se encuentra
en bmp180.html
.
Para la lectura del BMP180 he utilizado una rutina propia, que
al proceder de un arduino, he tenido que modificar el tipo de
datos, de int a int16_t, y de long a int32_t .
Por lo demás no he modificado nada al traspasar el programa,
salvo los pins de conexión.

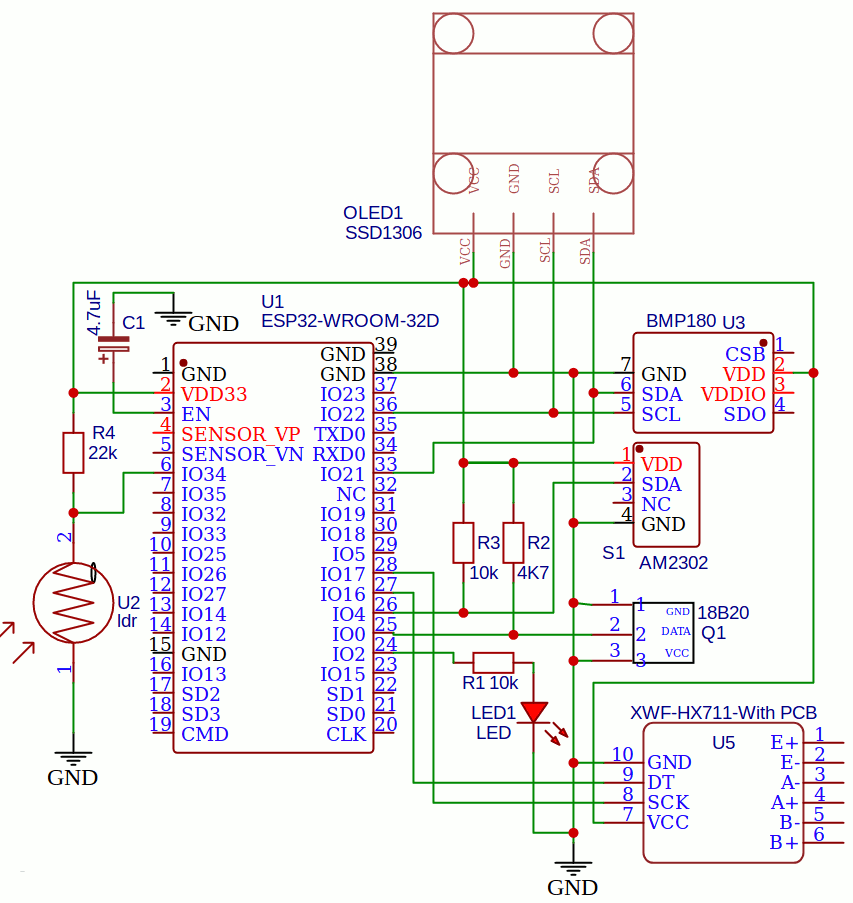

Esquema realizado con https://easyeda.com.

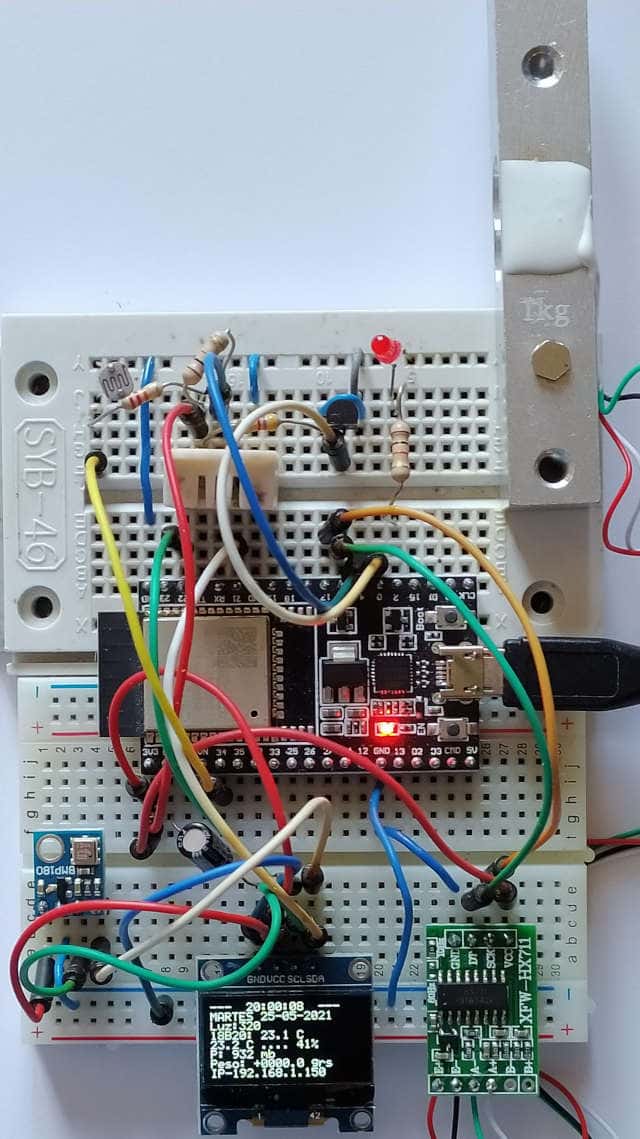

Circuito montado.

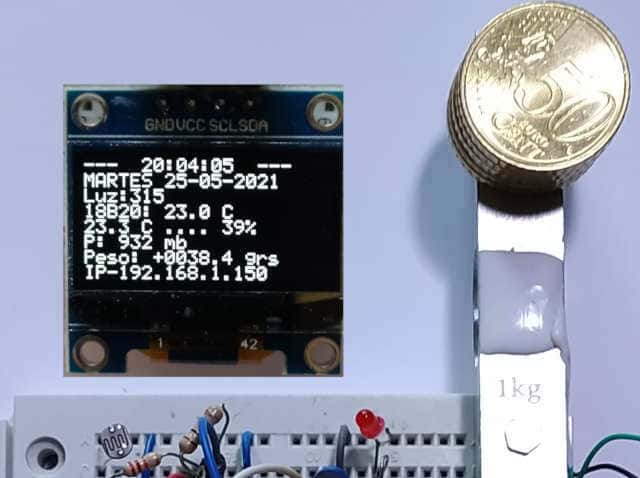

Peso de 5 monedas de 50 Céntimos.

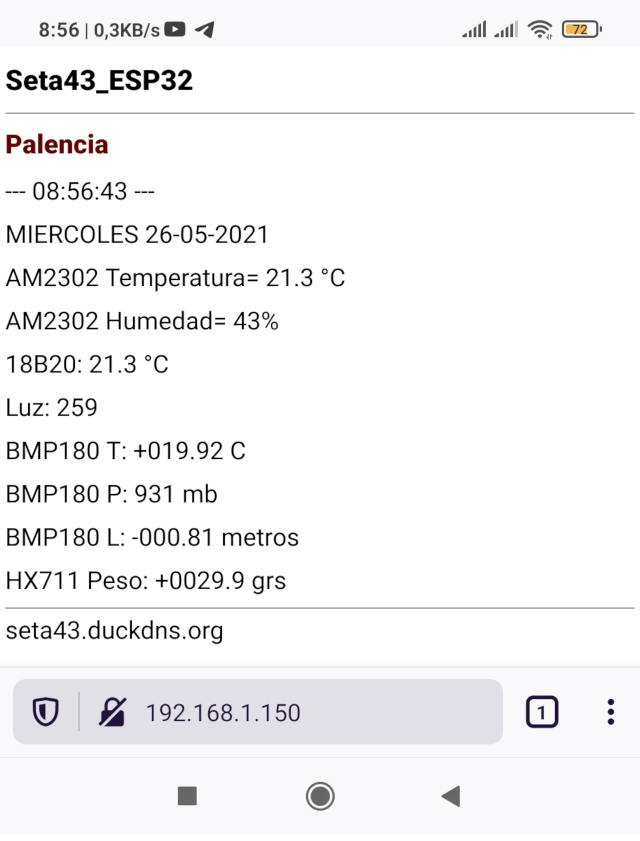

Visualización de los datos en un navegador.

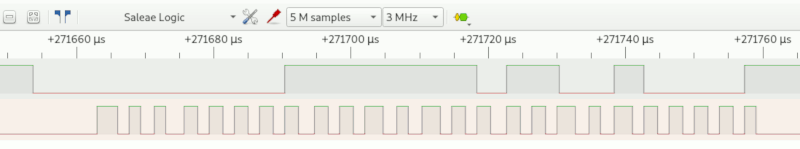

Diagrama de señales en el XFW-HX711,
convertidor A/D de 24bits.
Este proyecto me ha servido para ponerme en contacto con el
ESP32, y ver todas sus posibilidades.
Espero que les haya gustado.
PROGRAMAS Y LIBRERÍAS
Saludos.
Juan Galaz
Bibliografía:
https://naylampmechatronics.com/blog/25_tutorial-trasmisor-de-celda-de-carga-hx711-balanza-digital.html
