RECEPTOR INFRARROJOS

Hace bastante años hice un montaje con receptor de infrarrojos, había utilizado la librería Iremote, he incluso había desarrollado mi propia rutina que no utilizaba ninguna librería.
ar_irb.html        ar_ira.html        ar_ir.html

Después de 8 años vuelvo hacer un receptor de infrarrojos, esta vez decodifica los números del 0 al 9, pero esta vez interpreta los códigos de un mando de TV Philips  y de TV LG.
Se vuelve a utilizar la librería Iremote, que funciona bastante bien, y simplifica la mucho programación.
El circuito se compone de un receptor de IR que detecta la luz infrarroja y filtra la portadora que se encuentra entre los  36KHz y 40KHz, proporcionándonos la señal digital que introducimos al PIN 11 del arduino.
El arduino interpreta la señal mediante la librería Iremote y nos devuelve los datos en una estructura de nombre   decode_results.
La estructura de datos es la siguiente:
          decode_type_t          decode_type;  // UNKNOWN, NEC, SONY, RC5, ...
        unsigned int           address;      // Used by Panasonic & Sharp [16-bits]
        unsigned long          value;        // Decoded value [max 32-bits]
        int                    bits;         // Number of bits in decoded value
        volatile unsigned int  *rawbuf;      // Raw intervals in 50uS ticks
        int                    rawlen;       // Number of records in rawbuf
        int                    overflow;     // true iff IR raw code too long
Para el programa solo utilizo  decode_type y  value.
Dependiendo del tipo de mando y del valor devuelto, enciendo o apago un LED determinado.
El montaje es muy simple, pero bastante vistoso.
He realizado 2 programas, el uno enciende solo un LED cada vez, y el otro enciende o apaga cualquiera de los LEDs a la vez.
Para no tener que colocar una resistencia para cada LED, simplifico el montaje colocando una resistencia común a GND para todos los LEDS. Esto implica que dependiendo de los LEDS que estén encendidos, lucirán mas o menos.

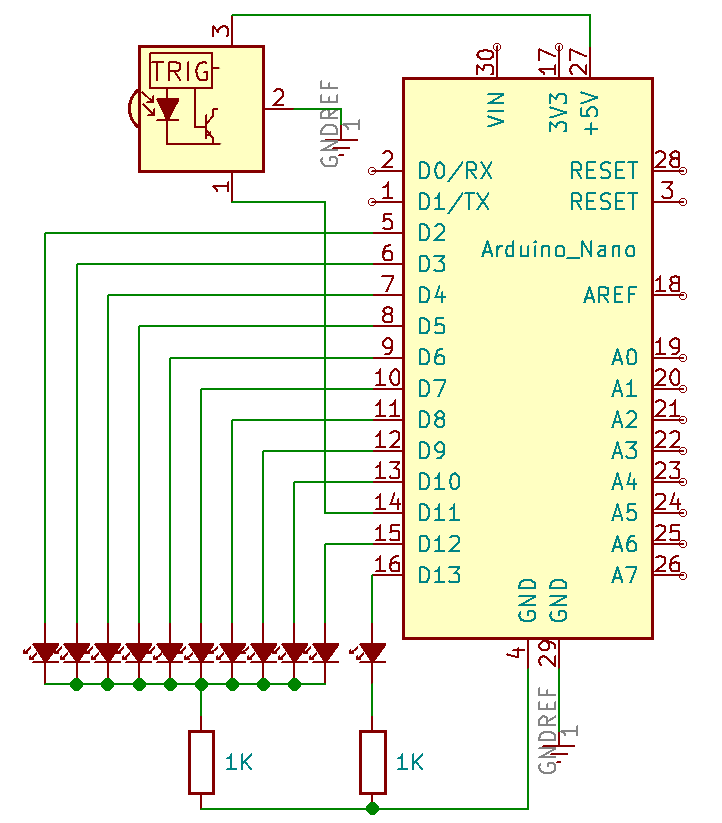

Esquema del circuito

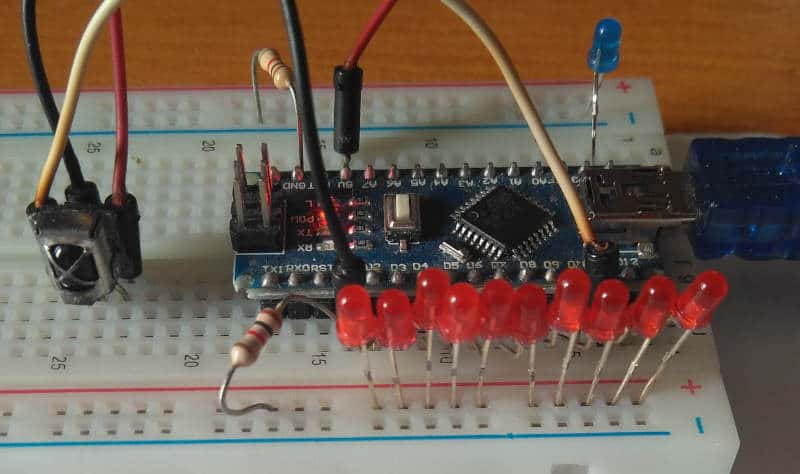

Circuito montado.

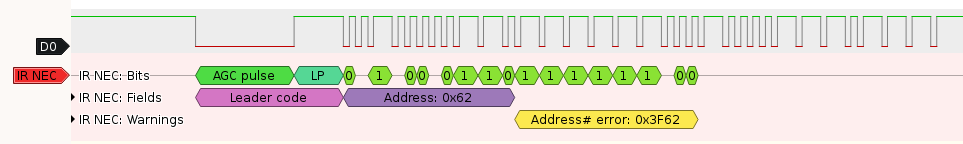

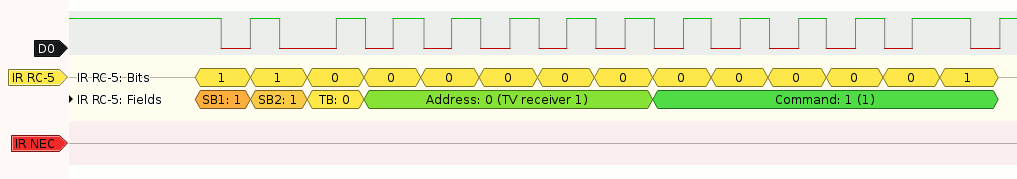

Forma de la señal con los códigos de TV Philips  y de TV LG.

VIDEO

PROGRAMA
LIBRERIA IREMOTE

Saludos.
Juan Galaz
