Medidor de inductancia
Existe un montaje mucho mas exacto montado
posteriormente Medidor de inductancia_V3
La parte teórica sirve, pero utilizo un contador de frecuencias
mucho más exacto, y el oscilador funciona con todos los modelos de
CHIP 4049.
En este artículo enseñaré como medir
inductancias.
Cuando sobre un circuito LC se aplica durante unos instantes una
corriente, el circuito entra en oscilación a una frecuencia
determinada por L y C.
Si fueran inductores ideales, sin resistencia, y condensadores
ideales, sin perdidas en el dieléctrico, el circuito entraría en
oscilación constante.
Pero esto no es así, la energía que se traslada del inductor al
condensador y del condensador al inductor se va perdiendo.
Esto produce que la onda se va atenuando hasta desaparecer.

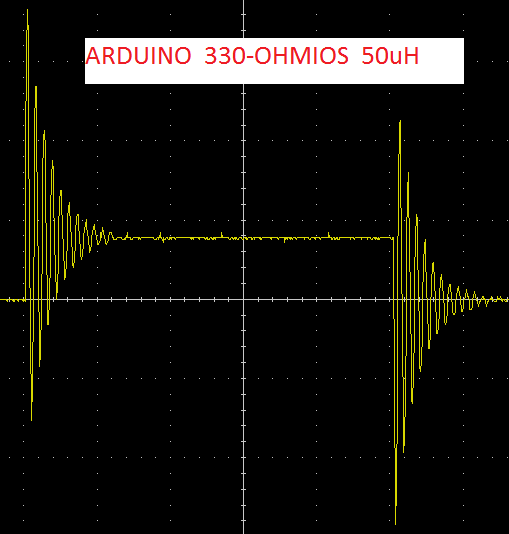

Atenuación del circuito oscilante.

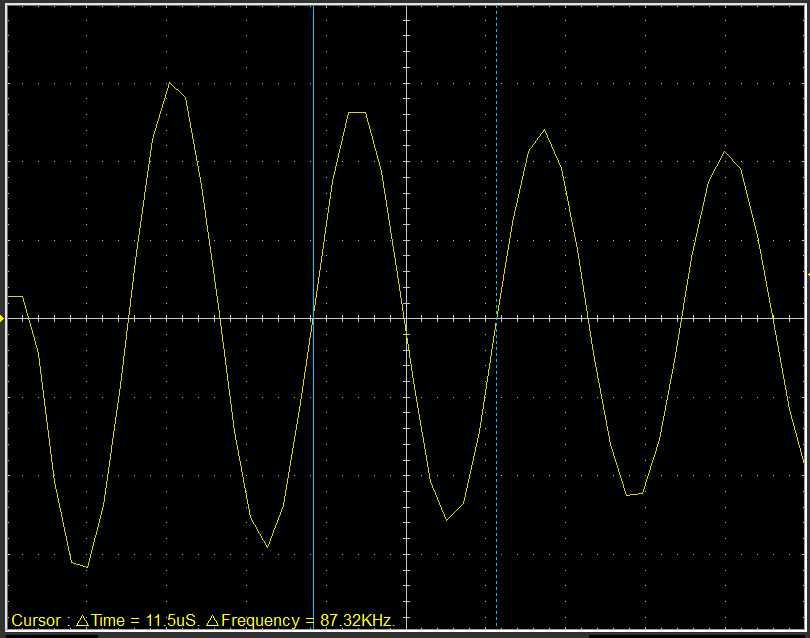

Esta onda tiene un periodo que
se puede medir.

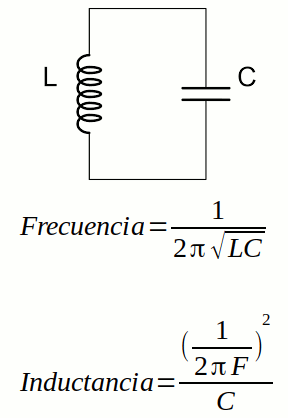

La frecuencia de esta onda se calcula con la siguiente formula.
Para medir la frecuencia de un circuito LC montamos un oscilador
mediante un MC14049 (puerta inversora CMOS).

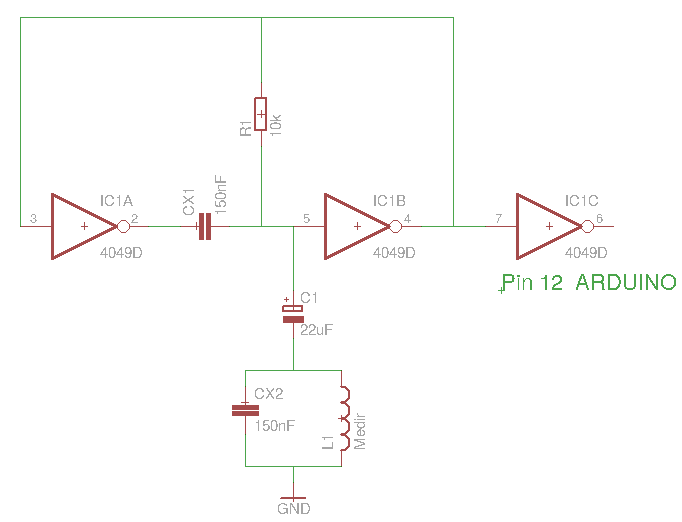

Esquema del circuito oscilante.
Con un C conocido (150nF) y un medidor de frecuencia, podemos
calcular la inductancia L .
Como el montaje debe ser sencillo, utilizamos a modo de
frecuencímetro un arduino.
El arduino no está preparado para medir frecuencia , las puertas de
entrada están sincronizadas con el reloj interno. Además de tener en
algún momento interrupciones que modifican la cuenta de la
frecuencia.
El medidor de frecuencia no es demasiado exacto, pero sirve
perfectamente para medir inductancias entre 15uH y 100uH. Para
inductancias mayores se produce un error alto 12% .

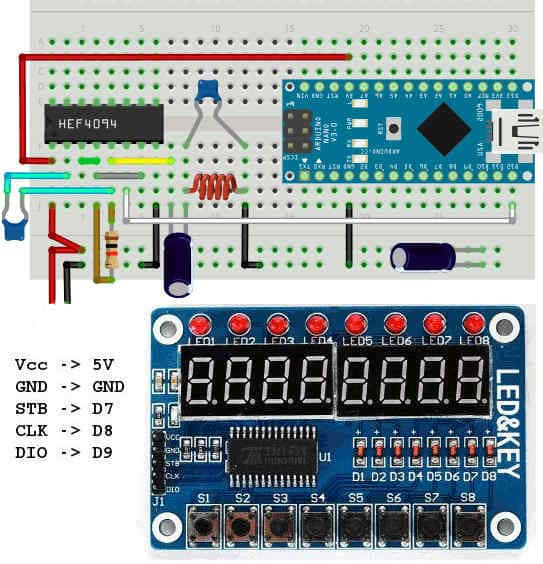

Diagrama del montaje.

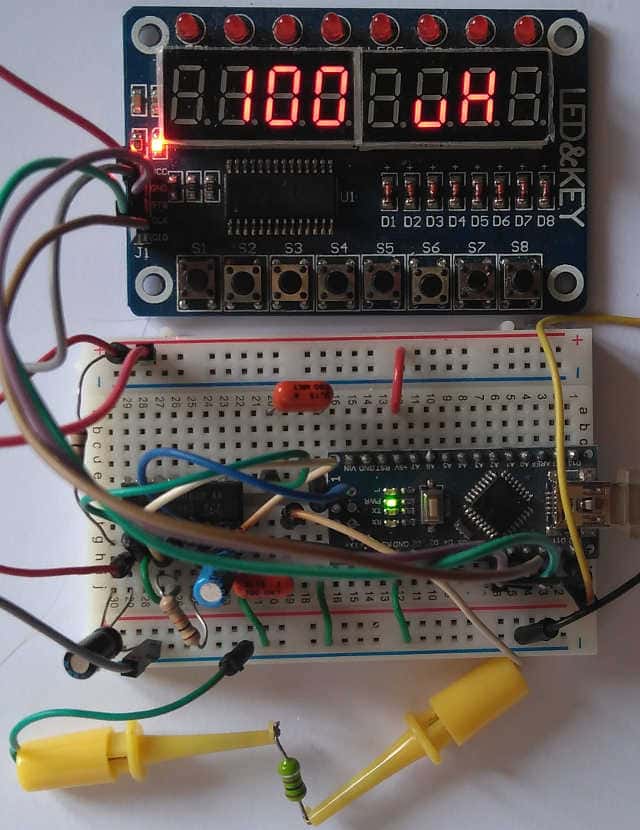

Circuito montado.
La medida de la inductancia se manda por el terminal serie.
Como tenía el módulo TM1638 lo he utilizado para mostrar la
inductancia sin necesidad de un PC.
Espero que os haya gustado este montaje, y que os de ideas para
otros montajes.
En posteriores versiones intentaré ajustar mas la medición de
frecuencia.
PROGRAMA
VIDEO
Saludos.
Juan Galaz
