Medidor de inductancia
V3


Este artículo  es una continuación del medidor de indu.html.
En este artículo utilizo un contador de frecuencias mucho más exacto, y el oscilador funciona con todos los modelos de CHIP 4049.

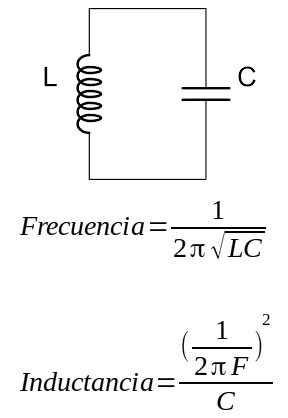

La frecuencia de oscilación se calcula con la siguiente formula.

En este modelo oscilador,  existen 2 condensador de 150nF en serie.
La fórmula de dos condensadores en serie es la siguiente:  C=(C*C)/(C+C)= 75 nF
Para medir la frecuencia de un circuito LC , montamos un oscilador mediante una puerta inversora CMOS  4049.
Ahora funciona con todos los modelos, MC14049, TC4049, CD4049, CD4049UBF.
En el anterior montaje solo funcionaba con algunos modelos.

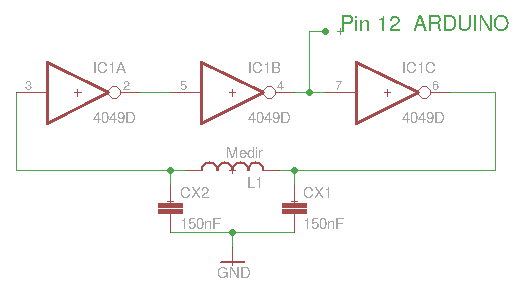

Esquema del circuito oscilante.

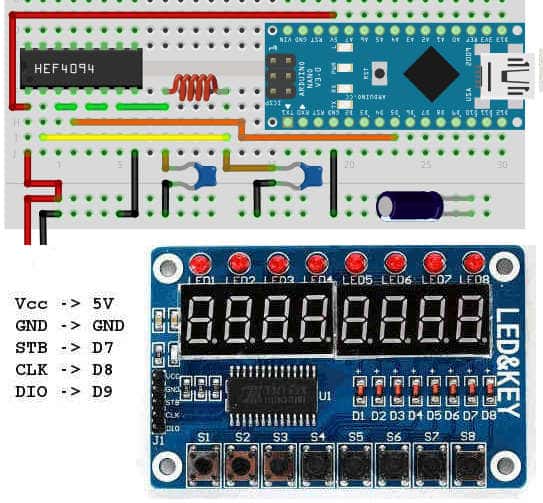

Diagrama del montaje.

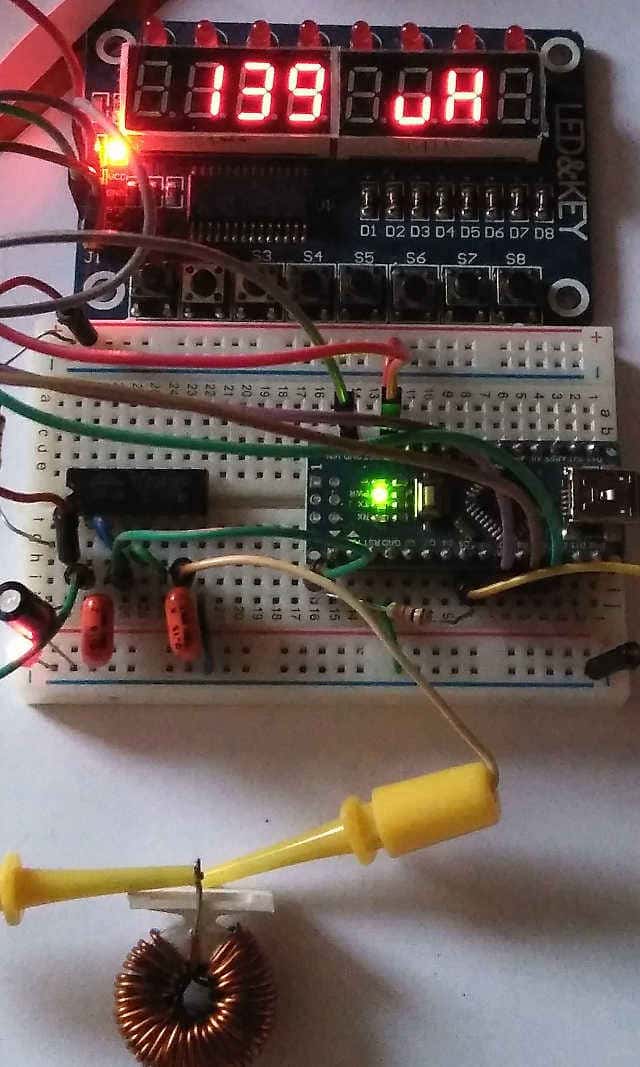

Circuito montado.

La medida de la inductancia se manda por el terminal serie y se representa en el módulo TM1638.
Como medidor de frecuencia utilizamos una librería FreqCounter, probada en un montaje anterior, con unos resultados  buenos.

Espero que os de ideas para vuestros montajes.

PROGRAMA


Saludos.
Juan Galaz



Bibliografía:

http://interface.khm.de/index.php/lab/interfaces-advanced/arduino-frequency-counter-library/
http://interface.khm.de/index.php/lab/interfaces-advanced/theremin-as-a-capacitive-sensing-device/
