Recordando mi circuito de termómetro sobre PIC he realizado un
termómetro utilizando el voltímetro
de 2 canales que
manda datos
al PC mediante cable RS232.

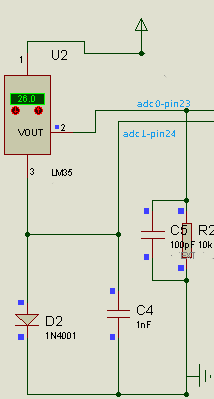

Como sabemos el LM35 es un detector de temperatura que varía 10mV cada ºC y su rango de medidas va de -55ºC a +150ºC. Para tener grados negativos utilizamos un diodo para elevar la tensión de masa del LM35 unos 0,68V .
Como vemos con un diodo de silicio el valor máximo de grados positivos es de 33ºC, si queremos tener más margen podemos utilizar un diodo de germanio que el umbral lo tiene en 0,3V aproximadamente.
Para calcular los grados debemos hacer el siguiente cálculo:
Como sabemos el LM35 es un detector de temperatura que varía 10mV cada ºC y su rango de medidas va de -55ºC a +150ºC. Para tener grados negativos utilizamos un diodo para elevar la tensión de masa del LM35 unos 0,68V .
Como vemos con un diodo de silicio el valor máximo de grados positivos es de 33ºC, si queremos tener más margen podemos utilizar un diodo de germanio que el umbral lo tiene en 0,3V aproximadamente.
Para calcular los grados debemos hacer el siguiente cálculo:
Grados=Vol.LM35-Vol.Diodo
En el programa hecho en gambas el
cálculo lo hago de la siguiente manera:
