Arduino nano
Radio SI7432
AM - FM

---

Con el CHIP SI7432 realizo una radio de FM y AM. Es una continuación de radsi.html
En este montaje utilizo un Rotary encoder para cambiar la frecuencia, y un OLED para visualizar la frecuencia.

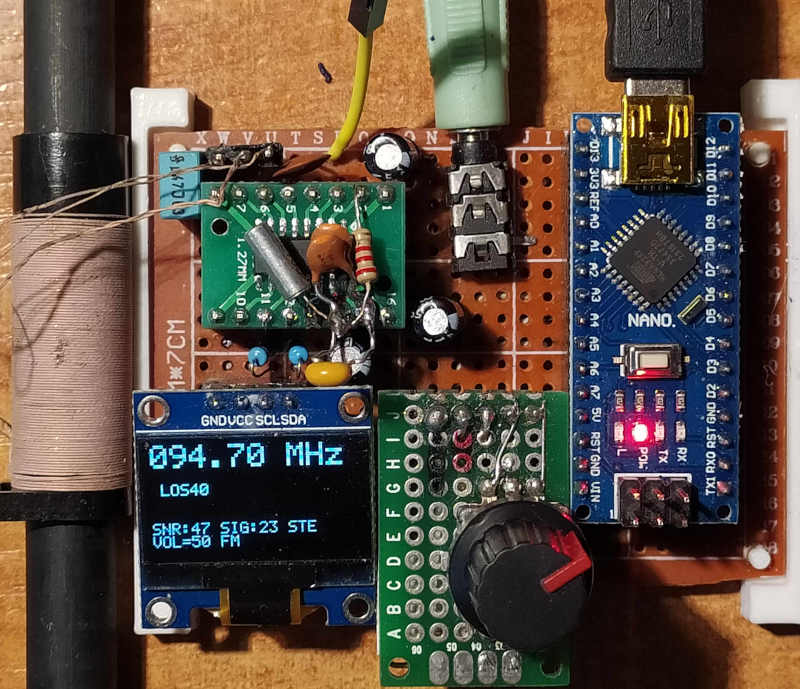

Lo monto en una placa de circuito impreso, alimentándolo  con 5 V del USB, y el SI4732 se alimenta mediante los 3.3V del propio arduino nano.
Para sintonizar la AM se utiliza una bobina de 500uH con núcleo de ferrita.
Utilizo el mando Rotary encoder para navegar por todas la opciones del programa.
En FM funciona todo bastante bien, incluso el RSD, además con poca antena la señal es buena.
En AM  la señal de audio baja bastante, y en mi edificio la señales de baja frecuencia tienen bastante ruido.
También debemos girar la bobina en dirección a la emisora de AM.
Como el propio circuito genera ruido, he añadido en el menú una opción para que no se actualice las calidades de señal y de esta forma no genera ruido.


VIDEO


PROGRAMA
Libreria SI4732

Saludos.
Juan Galaz


Bibliografía:
https://github.com/pu2clr/SI4735
https://github.com/skathir38/Rotary
