Este artículo es una
continuación de otro articulo ardura.html
, en este caso utilizamos el chip RDA5807.
El chip RDA5807 es un receptor de radio FM en un solo chip, solo
utiliza un cristal de cuarzo de 32768 Hz para que funcione.
Para su control utilizamos el interface I2C, con el cual manejamos
todas sus funciones. Los pins A4 (SDA) y A5(SCL) del arduino son los
utilizados para el control I2C y se alimenta mediante los 3.3V del
propio arduino.
La salida de audio se debería filtrar para eliminar las altas
frecuencia, pero en mi caso no lo he hecho para simplificar el
circuito.
El RDA5807 tiene bastante compatibilidad con el TEA5767, pero
con muchas mas funciones, como RDS, volumen, etc.
Existen tre direcciones para el bus I2C:
RDA5807_adrs=0x10; //
I2C-Address RDA Chip for sequential Access
RDA5807_adrr=0x11; //
I2C-Address RDA Chip for random Access
RDA5807_adrt=0x60; //
I2C-Address RDA Chip for TEA5767like Access
En este primer artículo he adaptado el programa arduino para que
funcione con los programa que realice en SDL para windows y linux, y
en gambas para linux.
En la parte de arduino solo he modificado el volumen inicial del
chip, y de esta forma ya funciona los programas en la parte del PC.
En el programa de gambas he puesto un a barra de volumen, solo eso.

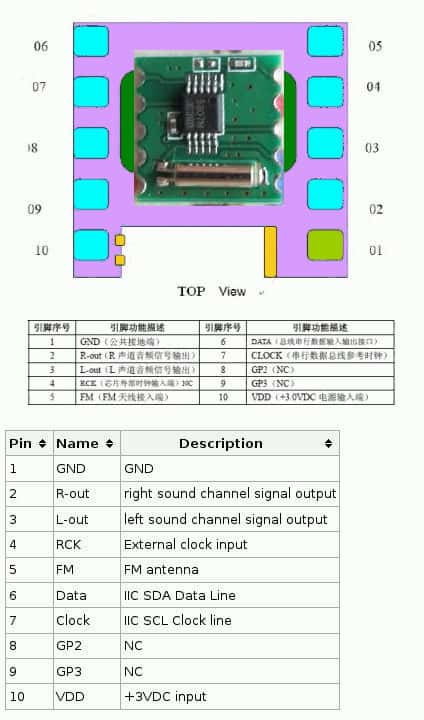

Chip RDA5807

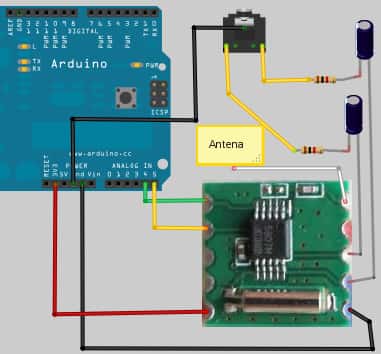

Montaje.

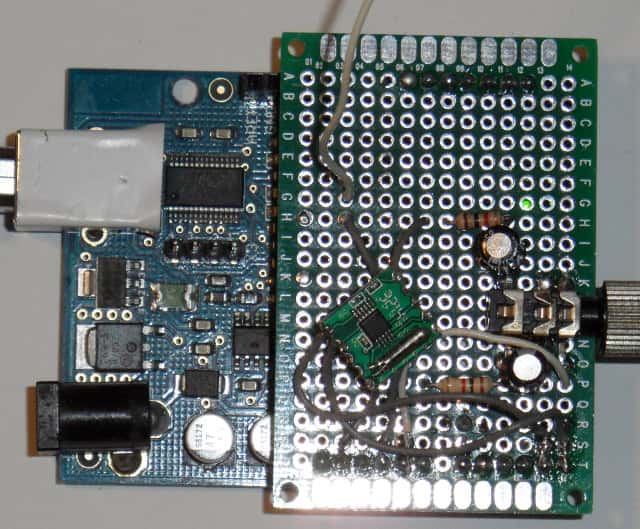

Circuito realizado.

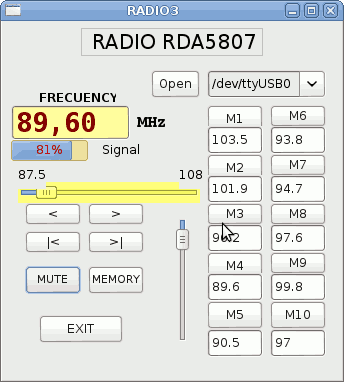

Programa en gambas con la barra de volumen.

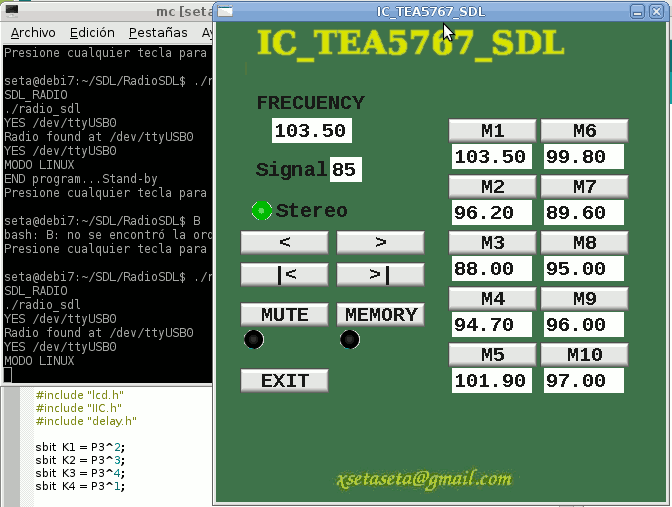

El antiguo programa en SDL funcionando.
PROGRAMAS
Saludos
Juan Galaz
