49F002 o 39SF020
El el anterior artículo había diseñado un
grabador de EEPROM ardrom.html.
Este artículo se basa en: http://trastero.speccy.org/cosas/droy/cartuchos/cartuchos_s.htm
En este caso voy a utilizar unas EEPROM de 256 Kytes (49F002 o
39SF020), por lo cual se conseguirán 16 páginas de 16 Kbytes, que
serán las que sustituyan a la ROM original del Spectrum.
Las diferentes páginas (16) se van a seleccionar mediante 4
microinteruptores.
Estos microinterruptores tienen lógica inversa, por lo que para la
página cero debemos tener en ON los cuatro microinterruptores.
Cuando se inserta el cartucho se deshabilita la ROM interna del ZX
Spectrum, mediante la colocación de la línea /ROMCS a 1.
El circuito detecta cuando las direcciones A14-A15 están a 0, además
de que MREQ esta a 0 (acceso a memoria, tiene lógica inversa). En
este caso se habilita la EEPROM, donde sustituye a la ROM original.

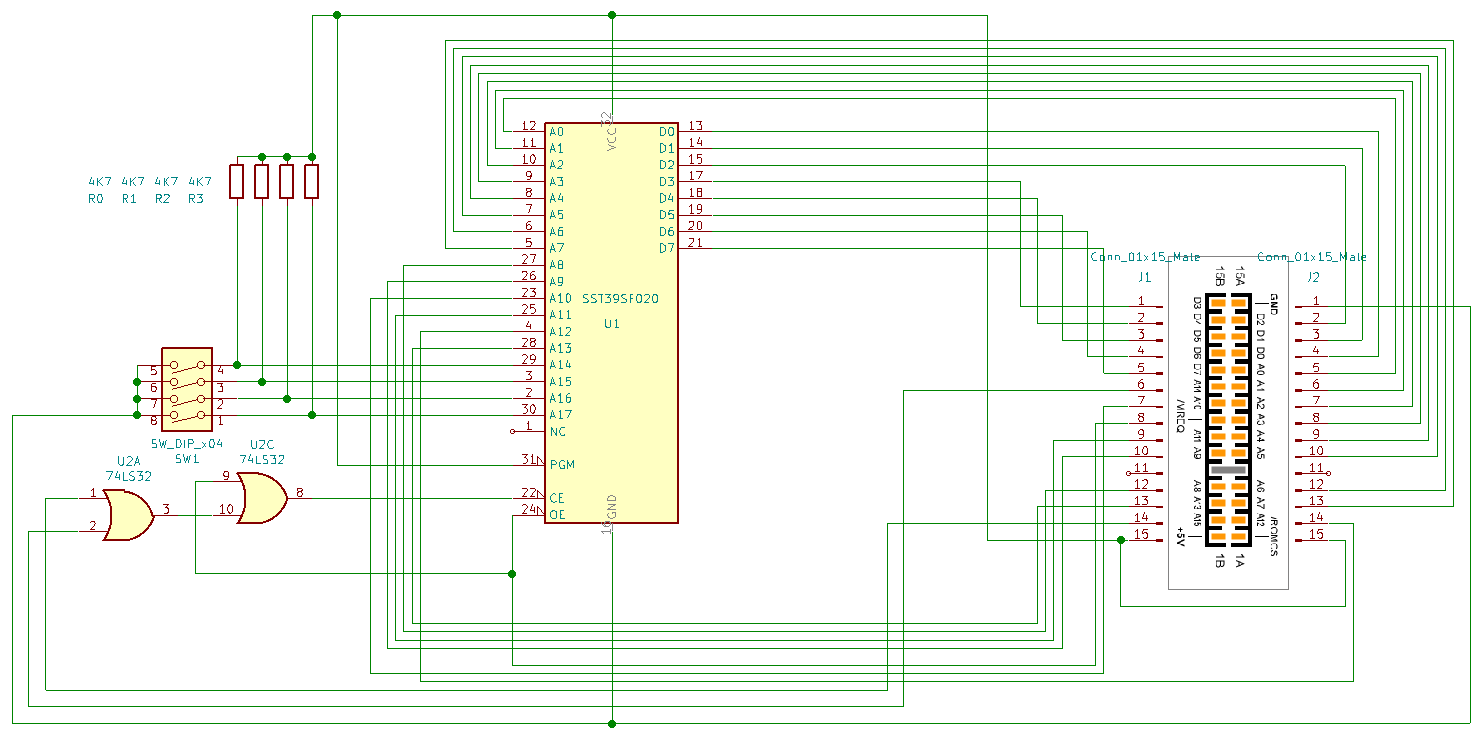

Esquema del circuito.

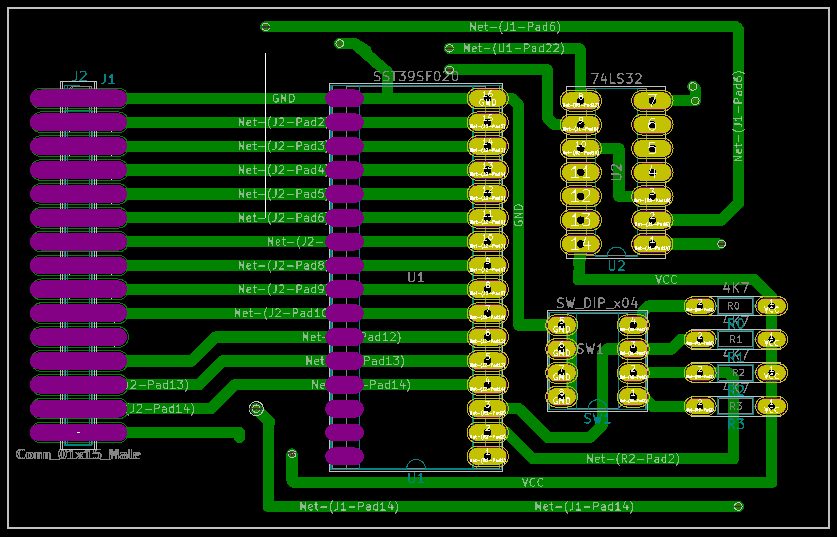

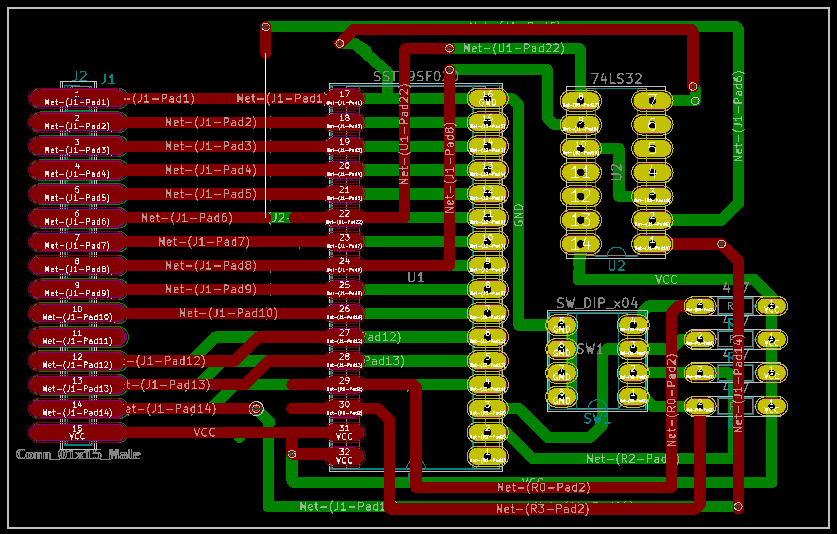

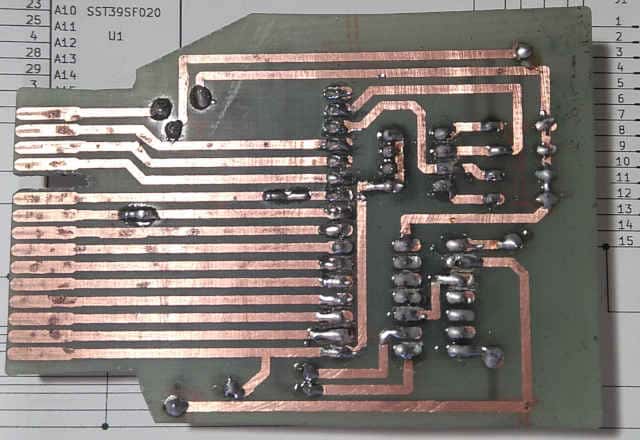

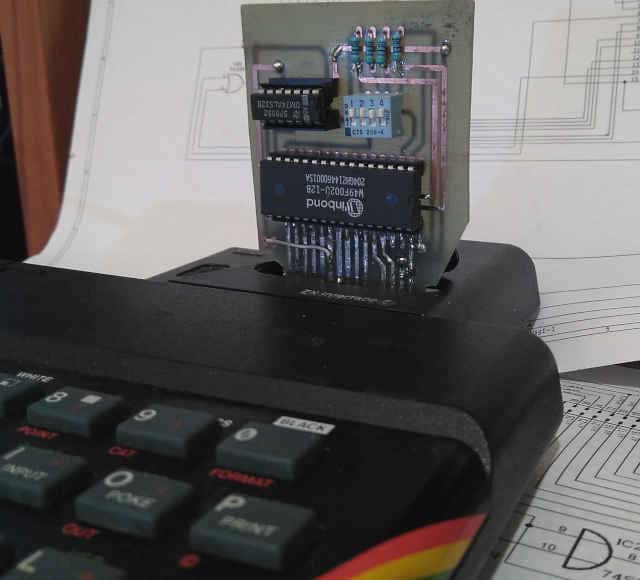

Circuito impreso, donde solo existe un puente con cable.
En mi caso he grabado 5 ROMS.
1111 -Rom original.
0111 -Rom gw03v33.rom , en esta ROM debemos teclear todos
los caracteres del lenguaje Basic.
1011 -Rom 48-plus4.rom , ROM amstrad donde debemos
teclear todos los caracteres del lenguaje Basic.
0011 -Rom CHESS.ROM .
1101 -Rom JETPAC.ROM .
Este pequeño ordenador me da aún juego después de 35 años, algo debe
tener este ordenador.

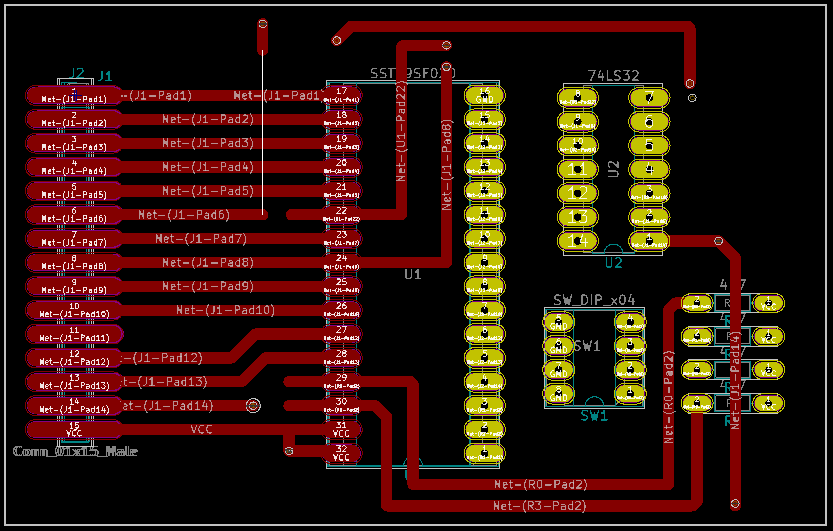

Dibujo de pista C.I.
Bibliografía:
http://trastero.speccy.org/cosas/droy/cartuchos/cartuchos_s.htm
http://trastero.speccy.org/cosas/droy/droy.htm#cartuchos
https://k1.spdns.de/Vintage/Sinclair/82/Doityourself/IF2%20cartridges/
http://trastero.speccy.org/cosas/JL/InterfazROMexterno/InterfazROM.html
Saludos.
Juan Galaz
