Transistor Téster para Arduino Nano
Visualización en Android
En un montaje anterior había realizado un
analizador de
componentes llamado TransistorTester, cuyo autor
era Karl-Heinz Kübbeler .
Según la configuración del programa se podía utilizar diferentes
tipos de visualizadores, en mi caso había utilizado un OLED.
También posteriormente había realizado un programa en gambas y
Visual Basic para representar datos.
12/12/2021 - Transistor Tester
para Arduino Nano.representación en PC con Gambas (VB linux). GTESTER
Para los que deseen utilizar un dispositivo android a modo de
presentación de resultados del téster, he programado una aplicación
en android para representar los resultados.
Como el arduino no tiene conexión bluetooth, he añadido un módulo de
bluetooth a serie HC-05.
Anteriormente había realizado :
03/06/2021 - Balanza con XFW-HX711 - ESP32 -
Bluetooth -Interface Android. ESP_Bluetooth
He utilizado parte del código de android y lo he modificado para
este montaje.

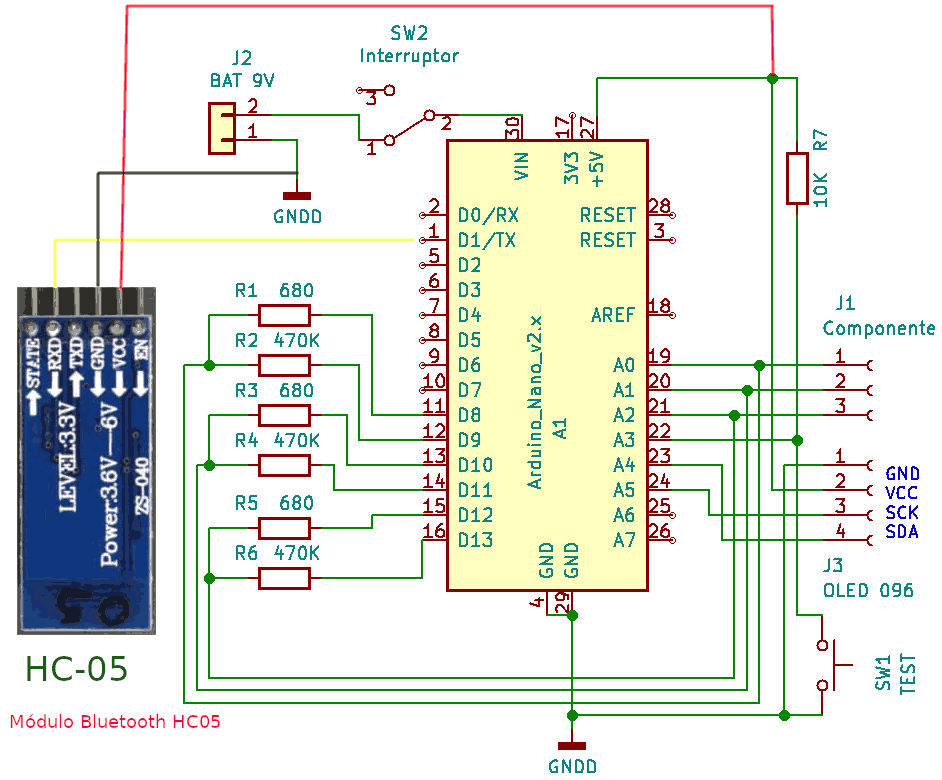

El módulo HC-05 debemos conectarlo con 3 cables al arduino, GND-VCC-
(TX.arduino->RX.hc05).
Si queremos cambiar el nombre y contraseña del dispositivo
bluetooth HC05, podéis ver el modo en ardisx.html.

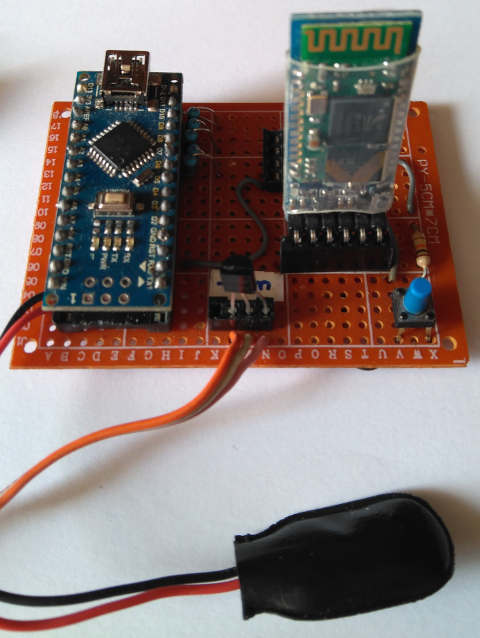

Circuito montado.

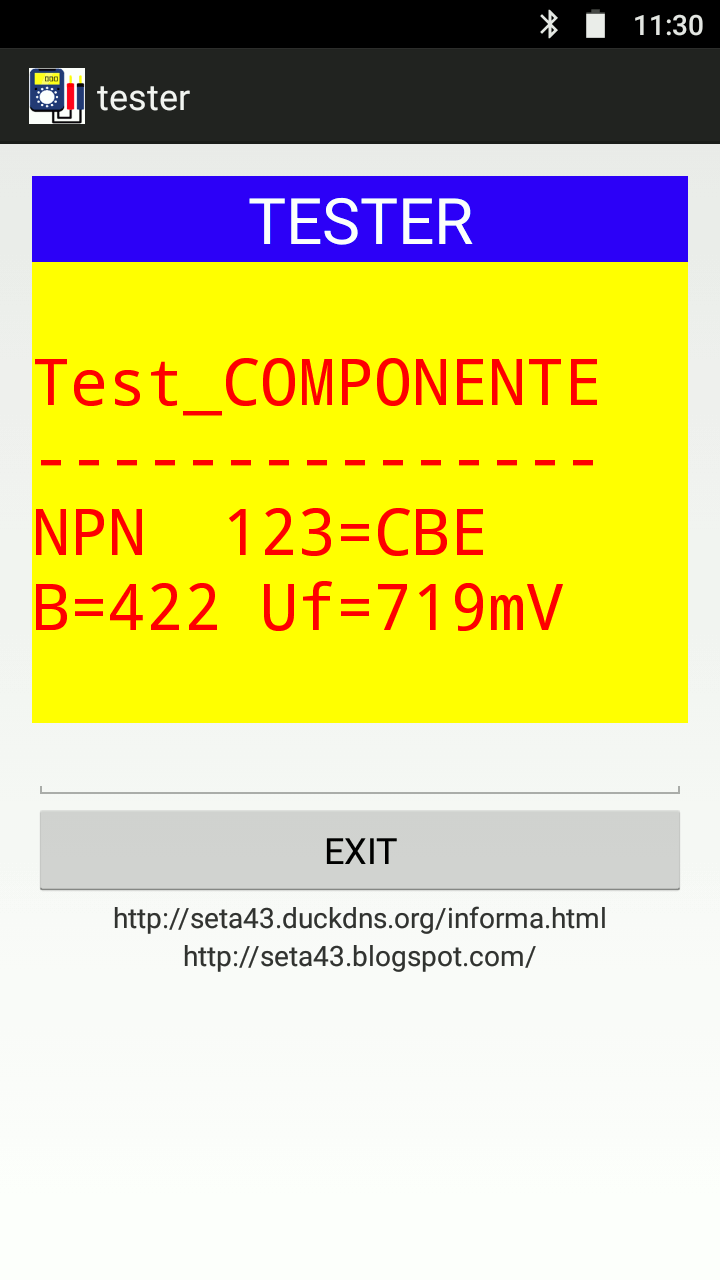

Programa android.
PROGRAMAS ANDROID Y
ARDUINO
VIDEO DEMOSTRATIVO
Saludos.
Juan Galaz
Bibliografía:
https://github.com/kr4fty/Ardutester
https://www.sysadminsdecuba.com/2020/08/ardutester-tester-de-componentes-con-arduino/
https://create.arduino.cc/projecthub/mircemk/diy-super-simple-electronic-component-tester-234752
https://create.arduino.cc/projecthub/plouc68000/ardutester-v1-13-the-arduino-uno-transistor-tester-dbafb4
