Crear un circuito impreso con
Ender 3


En un artículo  cnce.html había realizado con la mecánica de la Ender 3 un quemador laser, y una demostración de como dibujar  con un rotulador.
En un  artículo posterior había realizado un circuito impreso con la mecánica de la Ender 3, pero con un controlador aparte.
En esta ocasión utilizo solo la Ender 3 para dibujar con un rotulador el circuito impreso.
El diseño electrónico está realizado con la aplicación KiCAD versión 5, así como el diseño del PCB.
Para ver todos los pasos de su creación ver el anterior artículo.

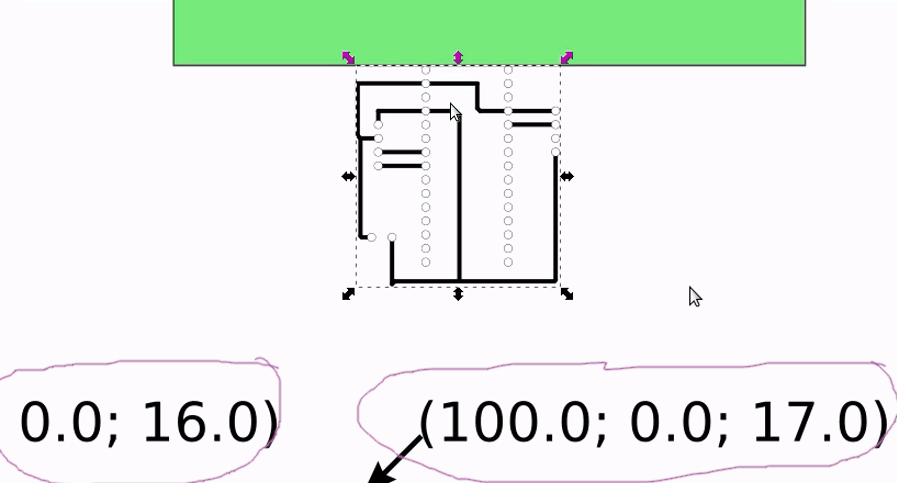

Exportamos a formato svg para poder importarlo con InkScape.

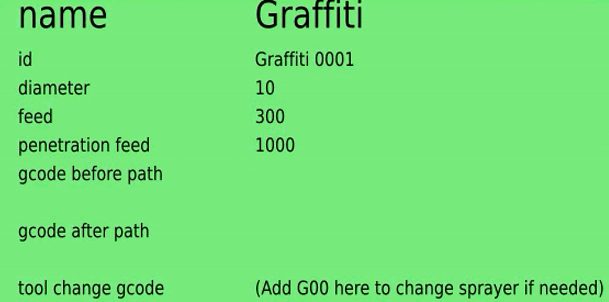

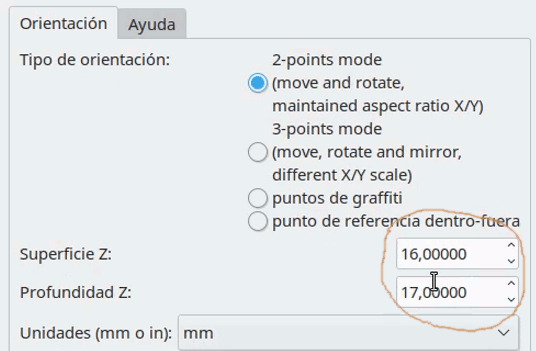

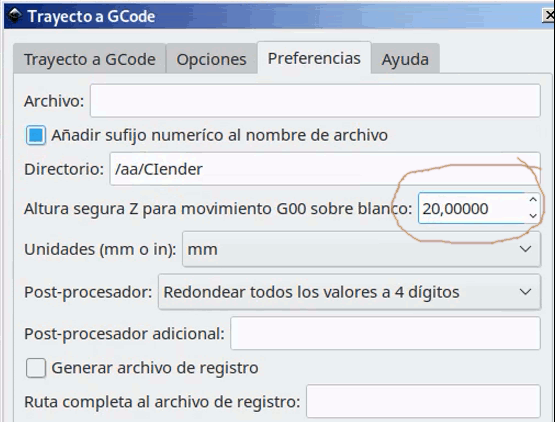

En esta ocasión utilizamos el Plug-In GcodeTools para generar código GCODE, es muy versátil, pero también bastante lioso de usar.







Se conecta mediante un cable USB el ordenador y la impresora Ender 3.

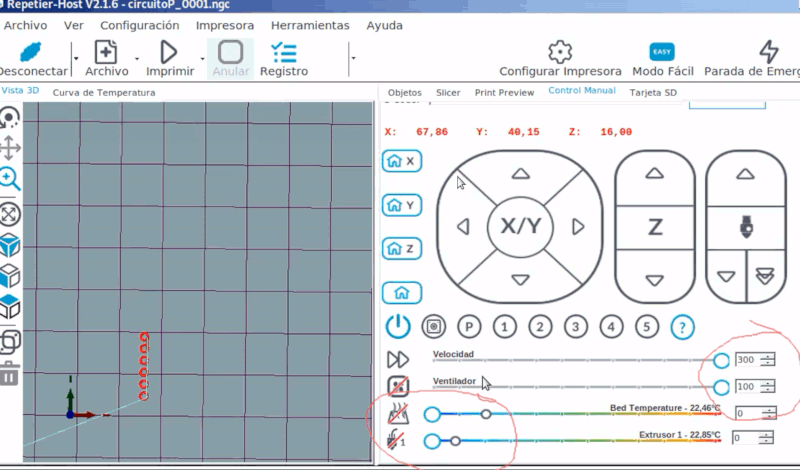

Y utilizamos el programa RepetierHost  https://www.repetier.com/

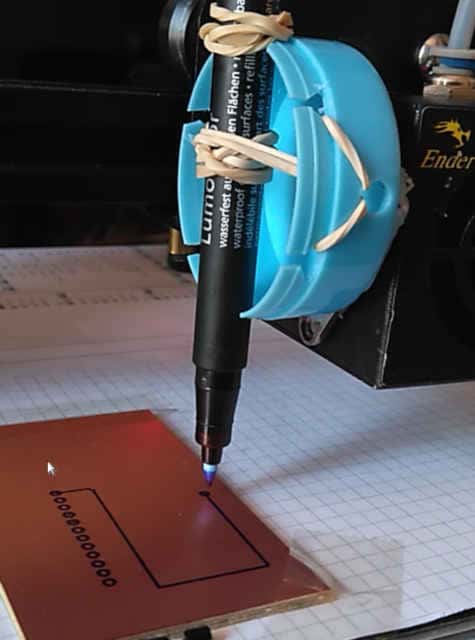

La sujeción del rotulador se realiza mediante un imán y una goma, es un diseño provisión, pero funciona bien.
Para mas detalles ver el vídeo.
A mi me gusta lo primero hacer una primera impresión con un rotulador normal, y si todo funciona bien, cambiarlo por el rotulador de tinta permanente que aguanta el ácido.

Dependiendo de la calidad del rotulador debemos dar varias pasadas, en mi caso son 2 pasadas.

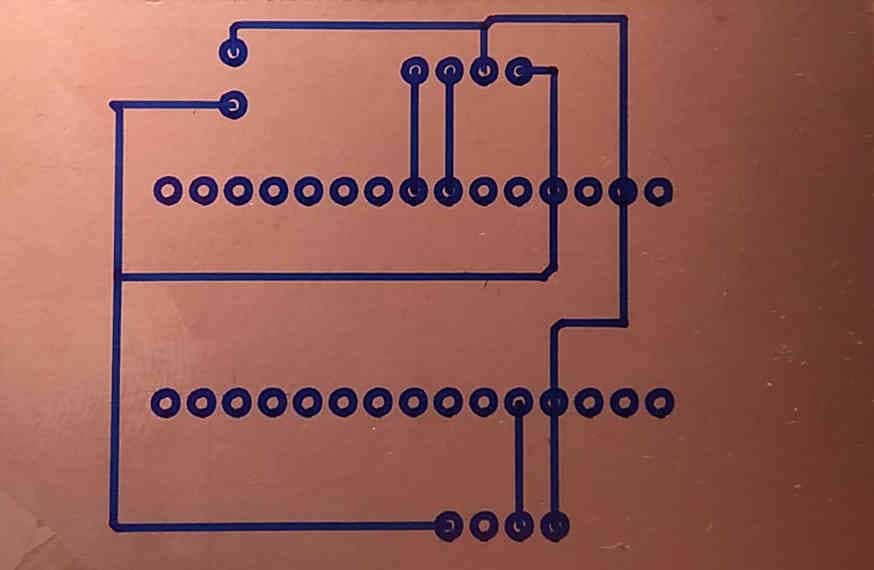

El resultado no es el mejor, pero resulta extremadamente rápido además barato.
Quizá el método de transferencia térmica con impresión en láser sea un método tan sencillo y barato.

Para ver todos los pasos con más detalle, he creado un vídeo con todos los pasos bastante más explicados.
VIDEO
El entorno de trabajo ha sido Debian 10.


Saludos.
Juan Galaz
